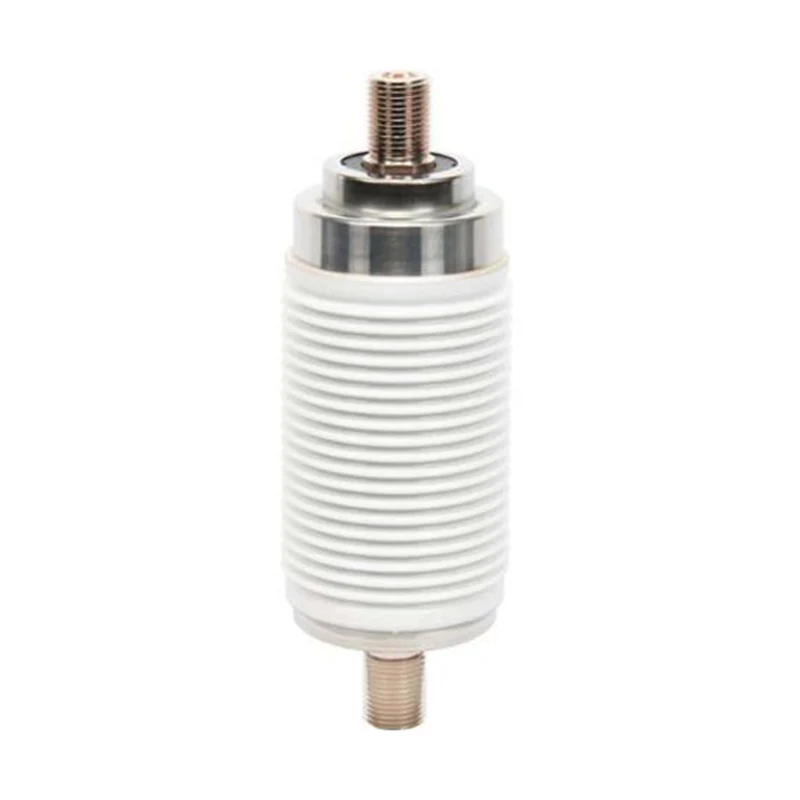

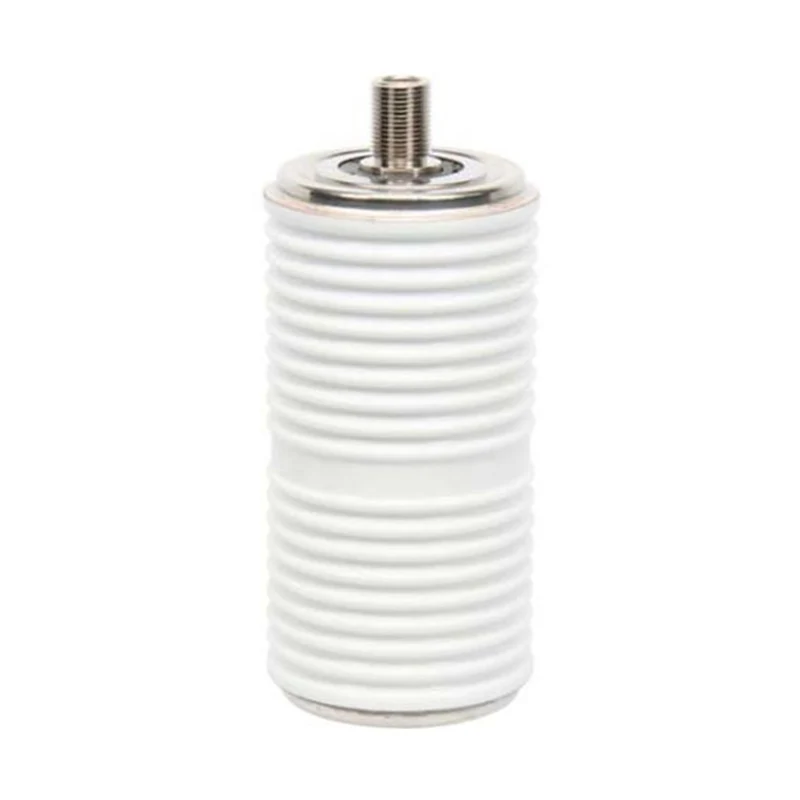

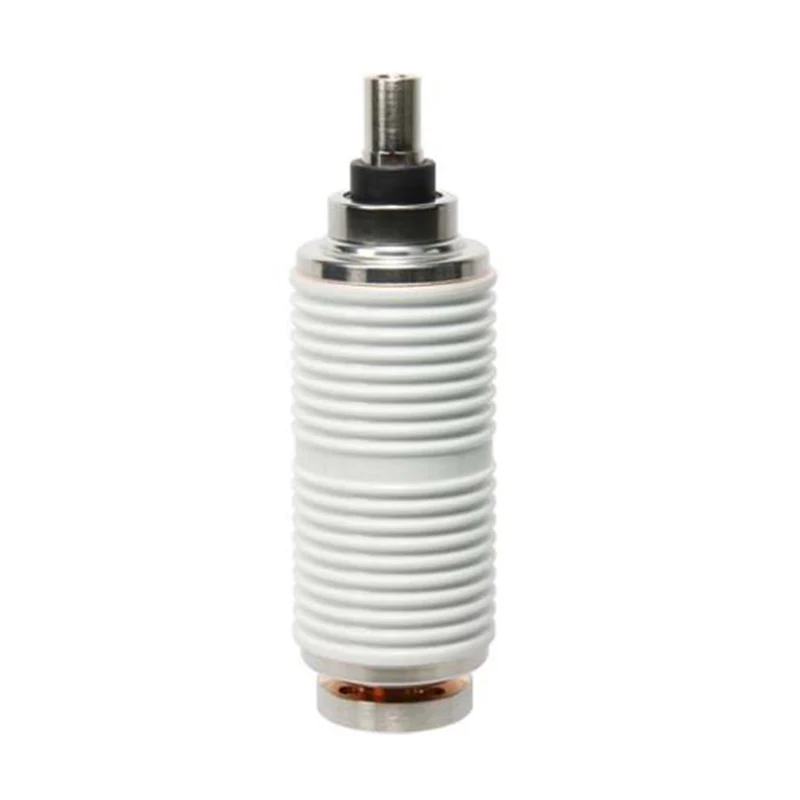

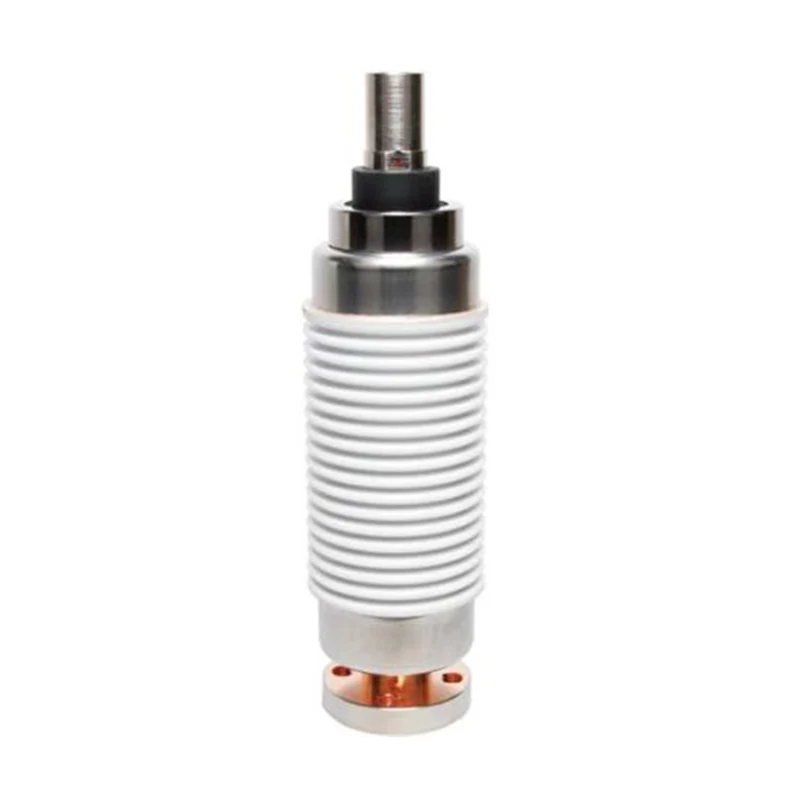

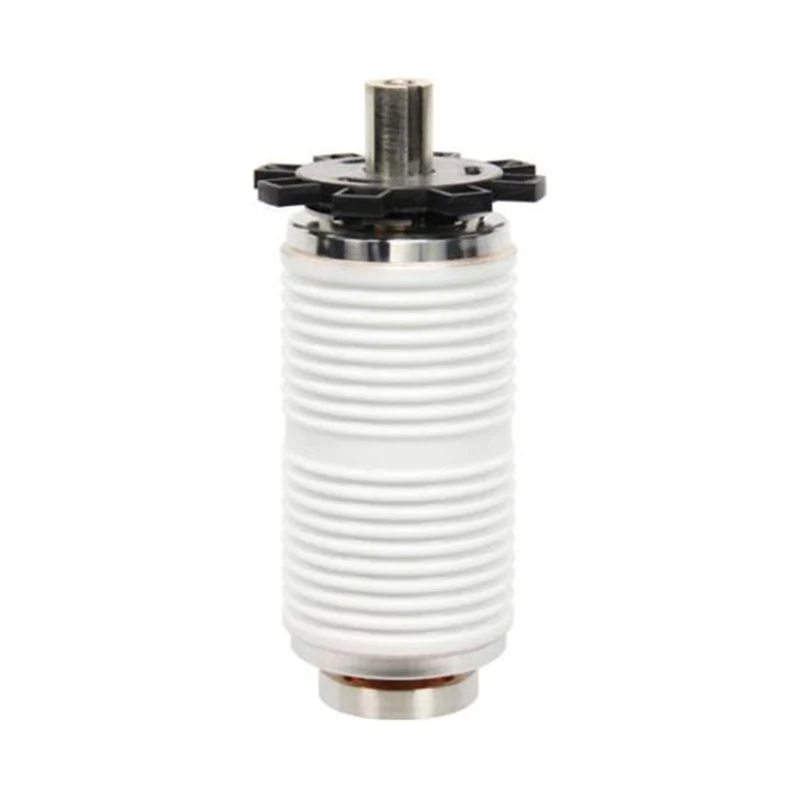

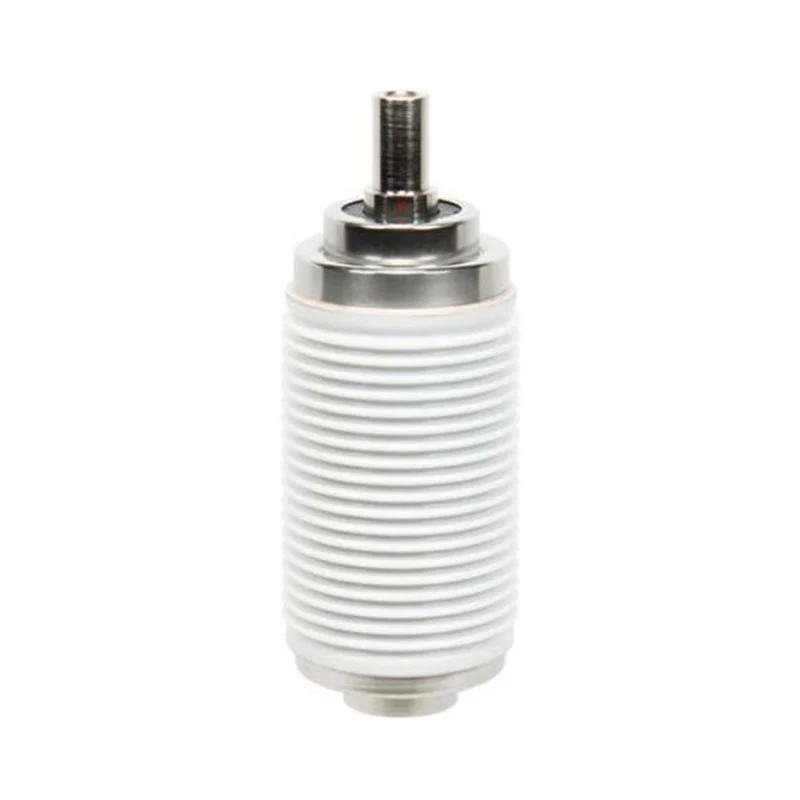

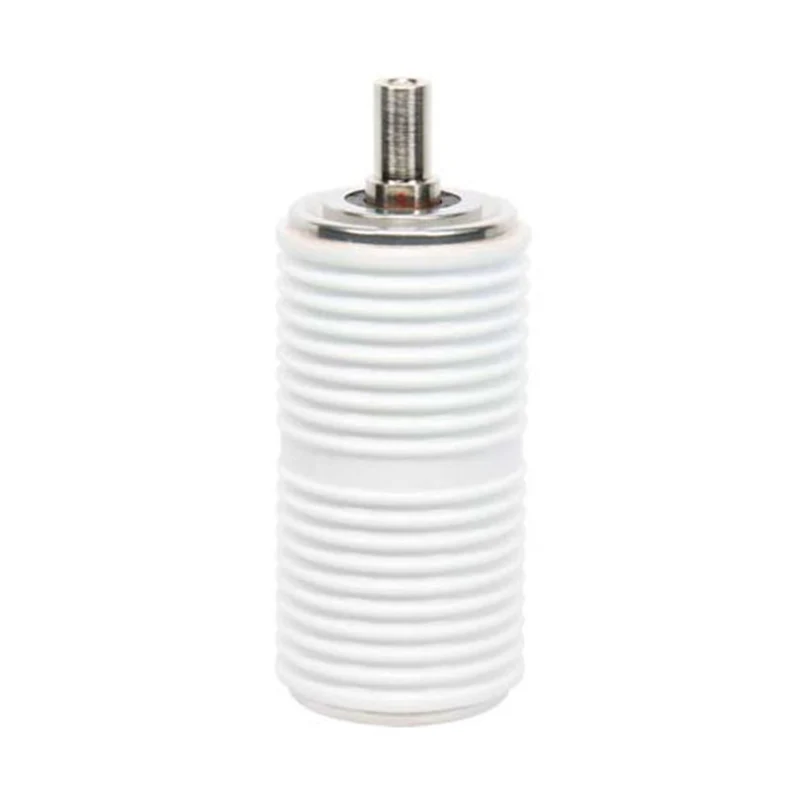

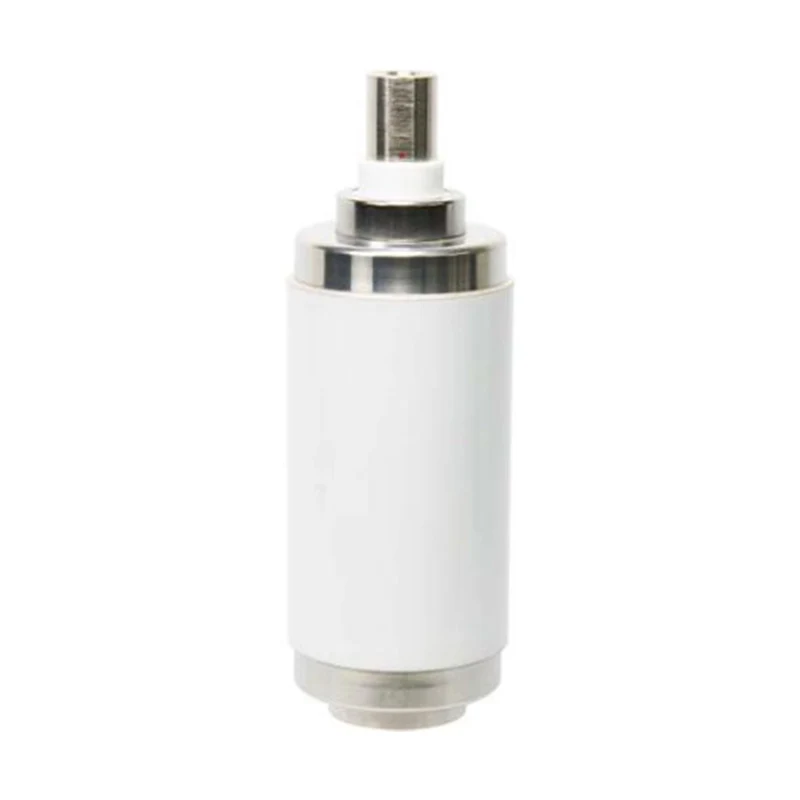

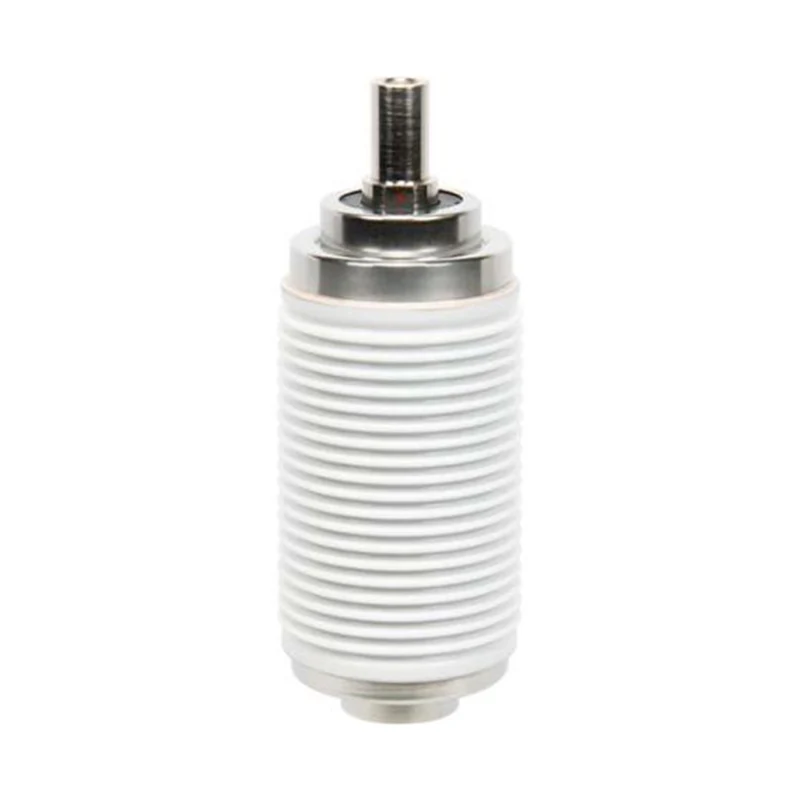

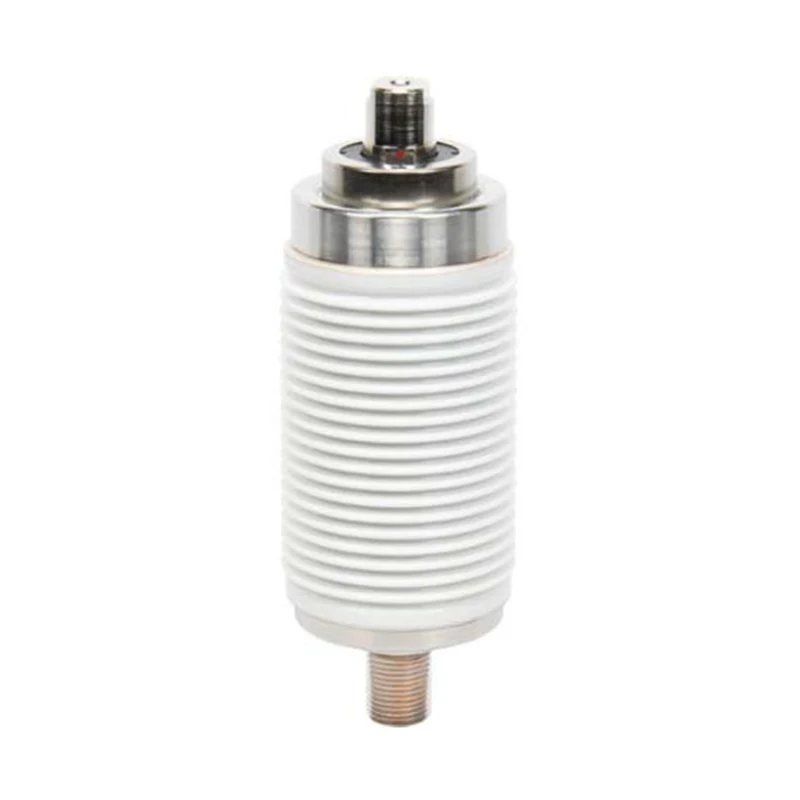

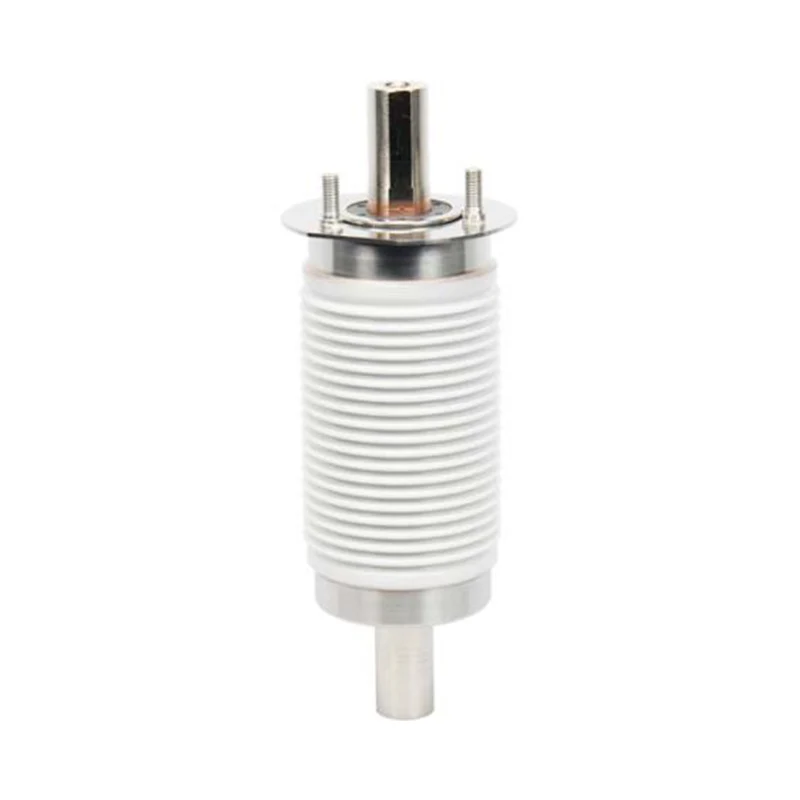

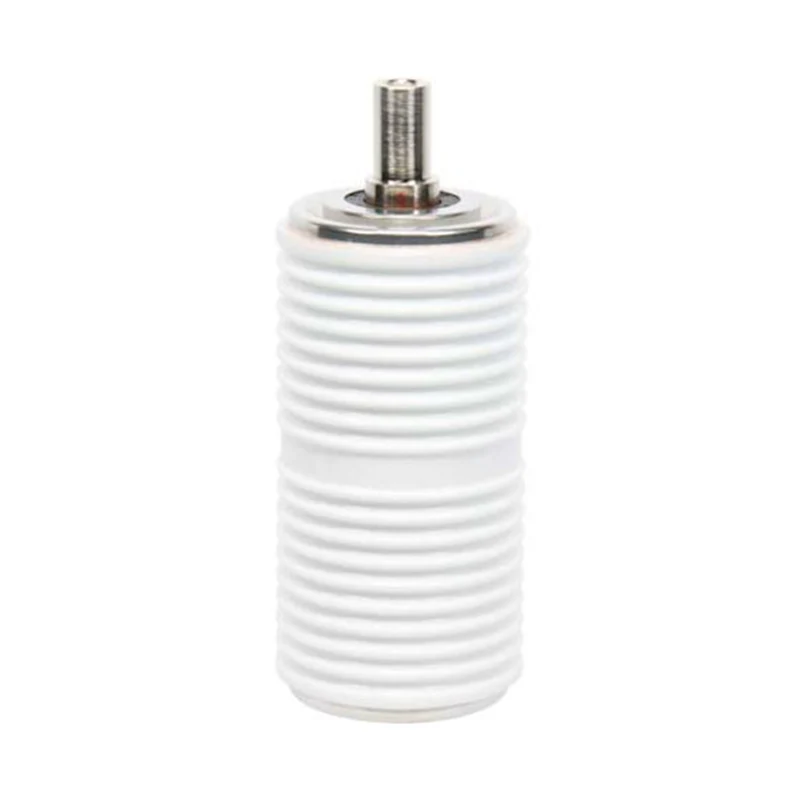

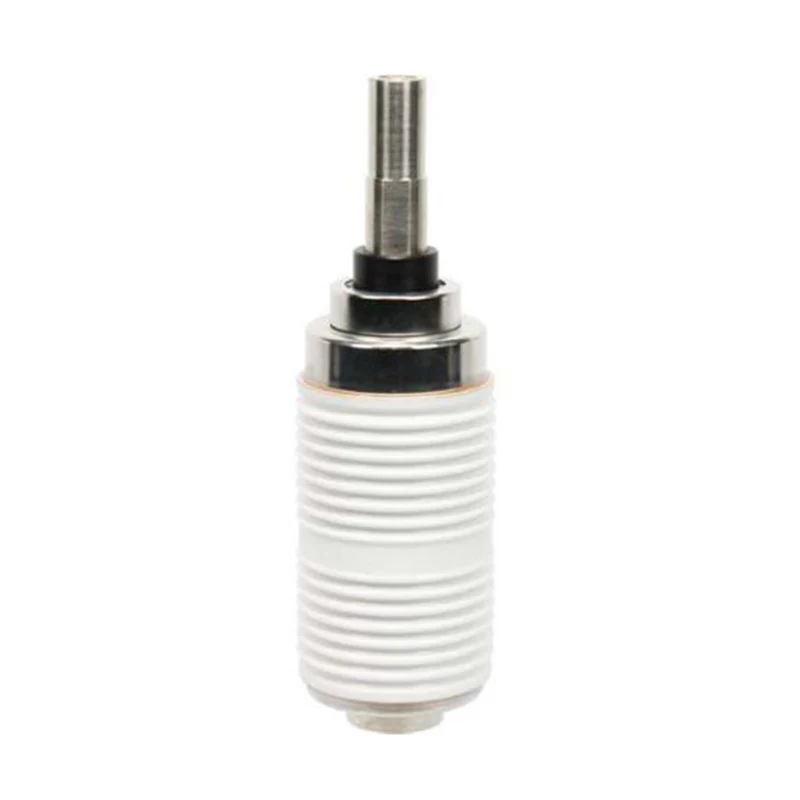

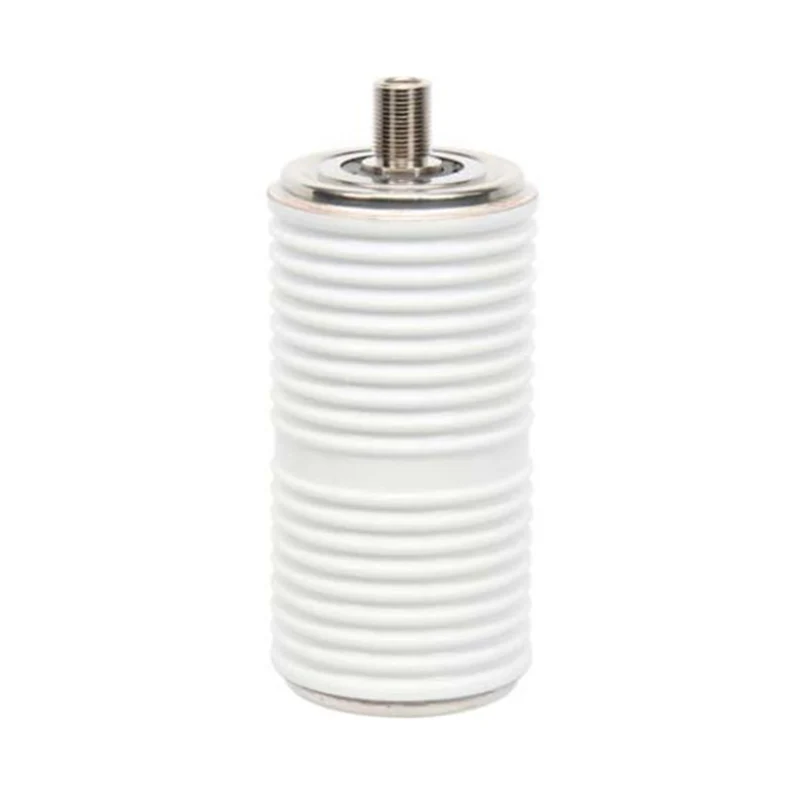

Disyuntor interruptor de vacío de 11KV

Model: TD324P, TD324N, TD324M, TD324G, TD324C, TD324A, TD321M, TD314Y, TD326G, TD326E, TD325Y, TD325U, TD325P, TD325N, TD325M, TD325L, TD325K, TD325J, TD325G, TD325E, TD325C, TD325A, TD324R, TD324Y, TD336R, TD336G, TD326Y, TD336Y, TD345K, TD358K, TD358Y, TD368Y

El disyuntor interruptor en vacío de 11KV es el producto principal de Sunway Hanguang Electric Manufacturing Limited, un fabricante profesional en la zona de desarrollo de alta tecnología de Xiaogan, provincia de Hubei, China. Con más de 50 años de experiencia en equipos eléctricos de alto voltaje, Sunway Hanguang tiene una sólida capacidad de investigación y desarrollo y producción.

Enviar Consulta

Descripción del Producto

El disyuntor interruptor en vacío de 11KV adopta tecnología avanzada de extinción de arco de alto vacío, presentando un rendimiento excelente, calidad estable y amplia adaptabilidad, cumpliendo con los estándares internacionales. Se utiliza ampliamente en sistemas globales de transmisión y distribución de energía, convirtiéndose en un proveedor confiable en la industria.

Fundada en 1968, Sunway Hanguang se centra en equipos eléctricos de alto voltaje, con una base de producción de 40.000㎡, un área de construcción de 15.000㎡ y activos totales de más de 80 millones de yuanes. Nuestra fábrica está equipada con equipos avanzados y un equipo profesional de I + D de 16 expertos brinda soporte técnico. Como fabricante profesional con sede en China, estamos comprometidos a suministrar disyuntores interruptores en vacío de 11 KV de alta calidad y otros productos a clientes globales.

Descripción general del producto y parámetros principales

El disyuntor interruptor en vacío de 11 KV, el producto principal de Sunway Hanguang, está diseñado para la distribución de energía de media tensión, con un rendimiento confiable de extinción de arco y una amplia aplicabilidad.

- Tensión nominal: 11 kV (tensión máxima de funcionamiento: 12 kV), aplicable a sistemas de CA de 50/60 Hz

- Tecnología principal: extinción de arco de alto vacío (grado de vacío ≥1,33×10⁻³Pa), cobertura de voltaje 0,66 kV-40,5 kV

- Estándares: GB, IEC, ANSI; Capacidad anual: 350.000 unidades

- Mercado: Vendido en el país y en el extranjero, el volumen de exportación crece ≥10% anualmente

Tabla de especificaciones del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA

Modelo NO.

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13,1M

VITD 12/630-20Y

VITD 12/1250-31,5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

Frecuencia nominal

50/60Hz

Tensión nominal máxima de línea a línea

12 kV, valor eficaz

Voltaje soportado de frecuencia de potencia nominal: aire

42 kV, valor eficaz

38 kV, valor eficaz

42 kV, valor eficaz

48 kV, valor eficaz

42 kV, valor eficaz

38 kV, valor eficaz

Tensión nominal de resistencia al impulso: aire

95 kV, pico

Corriente normal nominal

1250A

800A

630A

1250A

Corriente nominal de cortocircuito

(Base simétrica trifásica)

20 kA, valor eficaz

13,1 kA, valor eficaz

20 kA, valor eficaz

31,5 kA, valor eficaz

25 kA, valor eficaz

26,3 kA, valor eficaz

25 kA, valor eficaz

Porcentaje de componente CC de la corriente de ruptura nominal SC

0.5

Corriente nominal de cierre de cortocircuito

50 kA, pico

50kA, pico

50 kA, pico

32,75 kA, pico

50 kA, pico

80 kA, pico

63 kA, pico

65,75 kA, pico

63 kA, pico

Duración nominal de la corriente de corta duración

Corriente nominal de resistencia de corta duración

20 kA, valor eficaz

13,1 kA, valor eficaz

20 kA, valor eficaz

31,5 kA, valor eficaz

25 kA, valor eficaz

25A,rms

26,3 kA, valor eficaz

25 kA, valor eficaz

Corriente nominal máxima soportada

50 kA, valor eficaz

32,75 kA, valor eficaz

50 kA, valor eficaz

80 kA, valor eficaz

63kA, valor eficaz

65,75 kA, valor eficaz

63kA, valor eficaz

Máxima resistencia de contacto con mínima fuerza de cierre

19 micro ohmios

25 micro ohmios

20 micro ohmios

18 micro ohmios

19 micro ohmios

18 micro ohmios

19 micro ohmios

20 micro ohmios

25 micro ohmios

Corriente de ruptura nominal del banco de condensadores individuales

630A, valor eficaz

400A, rms

630A, valor eficaz

400A, rms

630A, valor eficaz

400A, rms

Corriente de ruptura nominal del banco de condensadores consecutivos

400A, rms

Secuencia de operación nominal

o-0.3s-co-180s-co

DATOS MECÁNICOS

Modelo NO.

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13,1M

VITD 12/630-20Y

VITD 12/1250-31,5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

Peso de la cámara disruptiva (aprox.)

2,39 kg

2,36 kg

2,28 kg

2,36 kg

3,14 kg

2,32 kg

1,65 kilos

1,73 kilos

3,54 kg

3,44 kg

3,03 kg

2,65 kg

2,39 kg

2,36 kg

2,28 kg

Peso de la pieza móvil (aprox.)

0,82 kg

0,8 kilos

0,49 kg

1,28 kilos

1,1 kilogramos

0,93kg

1,2 kilogramos

0,82 kg

1,2 kilogramos

Fuerza de cierre debida al fuelle y a la atmósfera

80±40N

120±50N

80±40N

15,9 kgF

80±40N

15,9 kgF

Fuerza necesaria para mantener los contactos abiertos en carrera completa

120±50N

190±60N

120±50N

REQUISITOS MECÁNICOS (REF. VCB)

Modelo NO.

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13,1M

VITD 12/630-20Y

VITD 12/1250-31,5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

Contacto Accidente cerebrovascular

8±1 milímetro

9±1 milímetro

11±1 milímetro

9±1 milímetro

8±1 milímetro

Velocidad de apertura (promedio de 75 espacios de contacto)

1,1 ± 0,2 m/seg.

1,0-1,4 m/seg.

1,1 ± 0,2 m/seg.

1,0-1,4 m/seg.

1,1 ± 0,2 m/seg.

1,0-1,4 m/seg.

Sobrecarrera máxima durante la apertura

2mm

Rebote máximo durante la apertura

2mm

Velocidad de cierre (promedio del último espacio de contacto del 30 %)

0,6 ± 0,2 m/seg.

0,6-1,0 m/seg.

0,6 ± 0,2 m/seg.

0,6-1,0 m/seg.

0,6 ± 0,2 m/seg.

0,6-1,0 m/seg.

Duración máxima del rebote de contacto (con un máximo de 2 rebotes)

≤2ms

0,002 segundos

≤2ms

0,002 segundos

≤2ms

0,002 segundos

Fuerza de compresión de contacto nominal

2000±200N

120-140 kgF

2000±200N

3150±200N

2000±200N

184-203 kgF

2000±200N

184-224 kgF

No simultaneidad de Cierre y Apertura de Contactos Trifásicos

≤2ms

VIDA (ESTIMADA)

Modelo NO.

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13,1M

VITD 12/630-20Y

VITD 12/1250-31,5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

Vida eléctrica a corriente nominal normal

50.000 operaciones

Vida eléctrica a la corriente nominal de cortocircuito

100 operaciones

Vida mecánica

50.000 operaciones

Límite de erosión de contacto

3mm

Duración

20 años

Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008.

Las características nominales se proporcionarán bajo petición.

Para obtener más información sobre los parámetros, contáctenos por correo electrónico: export@swhge.com

Características y ventajas del producto

1. Seguro y confiable

Al adoptar contactos de aleación de Cu-Cr y fuelles importados, el disyuntor interruptor en vacío de 11 KV tiene un valor de corte bajo, una tasa de fuga anual <0,5 % y una vida útil de 30 años. Se adapta a -45°C~+85°C, ≤4000m de altitud, con una vida mecánica ≥50,000 veces.

2. Tecnología líder y control de calidad

Con tecnología de sellado único y detección rápida de fugas, nuestra fábrica garantiza la consistencia del producto. Cada disyuntor interruptor en vacío de 11 KV tiene un número de serie único y un informe de prueba, lo que respalda la trazabilidad completa y cumple con las certificaciones internacionales.

3. Verde e inteligente

Sin emisiones de SF6, ecológico. Admite monitoreo inteligente y es compatible con aparamenta convencional, plug-and-play, lo que mejora la eficiencia de la instalación en un 30 %.

4. Fuerza fuerte y servicio perfecto

Con más de 20 patentes principales, brindamos servicios OEM/ODM, garantía de 10 años, soporte remoto las 24 horas y servicio in situ, lo que nos convierte en un proveedor confiable a nivel mundial.

Aplicaciones de productos

Ampliamente utilizado en sistemas de energía, producción industrial, infraestructura comercial, nuevas energías y proyectos EPC en el extranjero para protección de transmisión y distribución de energía.
