¿Por qué es esencial un interruptor de vacío para disyuntores ferroviarios para los sistemas de energía ferroviarios modernos?
Los sistemas de electrificación ferroviaria requieren componentes de protección extremadamente confiables para mantener un funcionamiento ininterrumpido y garantizar la seguridad en las redes de tracción de alto voltaje. Uno de los componentes más críticos de los disyuntores ferroviarios es elvacíoum interruptor para disyuntor ferroviario, lo que permite una rápida extinción del arco, una conmutación confiable y una larga vida operativa.
Este artículo explora cómo funcionan los interruptores de vacío en los sistemas ferroviarios, por qué son superiores a las tecnologías tradicionales de interrupción de arco y cómo mejoran la confiabilidad, la eficiencia y el rendimiento del mantenimiento en la infraestructura ferroviaria moderna. También examinaremos los principios de diseño, las especificaciones técnicas, las ventajas y las aplicaciones prácticas. La guía proporciona a los ingenieros, gerentes de adquisiciones y planificadores de infraestructura ferroviaria una comprensión integral de este componente esencial.
Tabla de contenido
- 1. ¿Qué es un interruptor de vacío para disyuntores ferroviarios?
- 2. ¿Por qué son fundamentales los interruptores de vacío en los sistemas de energía ferroviaria?
- 3. ¿Cómo funciona la tecnología de interrupción del arco al vacío?
- 4. Componentes clave y estructura de los interruptores de vacío ferroviarios
- 5. Especificaciones técnicas y parámetros de rendimiento
- 6. Ventajas de los interruptores en vacío en comparación con otras tecnologías
- 7. Aplicaciones en Sistemas de Electrificación Ferroviaria
- 8. Consideraciones de mantenimiento y vida útil
- 9. Cómo elegir el proveedor adecuado de interruptores en vacío
- 10. Preguntas frecuentes

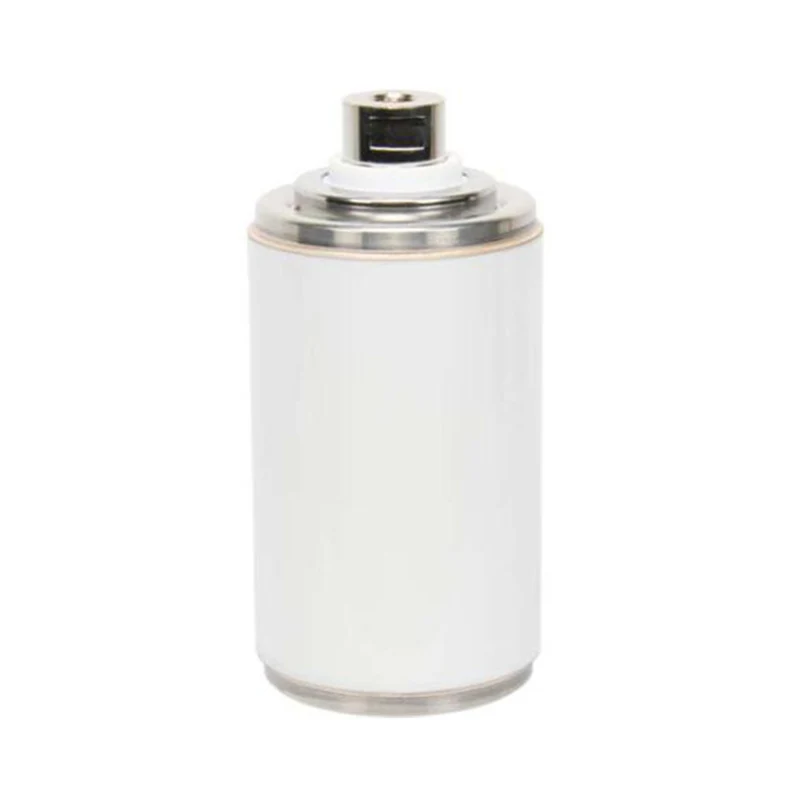

1. ¿Qué es un interruptor de vacío para disyuntores ferroviarios?
A Interruptor de vacío para disyuntor ferroviarioes un componente eléctrico especializado diseñado para interrumpir el flujo de corriente dentro de los sistemas de distribución de energía ferroviaria de alto voltaje. Se instala dentro de disyuntores ferroviarios y utiliza un ambiente de vacío para extinguir los arcos eléctricos generados cuando los contactos se separan.
Los sistemas de energía ferroviaria operan en condiciones exigentes que incluyen alta frecuencia de conmutación, grandes cargas de corriente y entornos exteriores hostiles. Los interruptores en vacío son ideales para estas aplicaciones porque proporcionan:
- Alta rigidez dieléctrica
- Extinción rápida del arco
- Larga vida mecánica
- Requisitos mínimos de mantenimiento.
- Alta confiabilidad bajo operaciones frecuentes
2. ¿Por qué son fundamentales los interruptores de vacío en los sistemas de energía ferroviaria?
Los ferrocarriles modernos dependen en gran medida de redes de tracción electrificadas que suministran energía a los trenes, equipos de señalización y sistemas de control. Estos sistemas deben funcionar de forma segura mientras manejan cambios repentinos de carga, fallas eléctricas y operaciones de conmutación.
Los interruptores de vacío desempeñan un papel vital en la protección de la infraestructura ferroviaria al aislar rápidamente fallas y prevenir daños eléctricos.
Funciones principales
- Interrumpir corrientes de cortocircuito
- Proteger las subestaciones de tracción
- Garantizar una conmutación segura de las líneas eléctricas.
- Prevenir daños por arco al equipo.
- Mejorar la confiabilidad general de la red
Sin una tecnología de interrupción confiable, las redes ferroviarias podrían enfrentar graves interrupciones operativas y riesgos de seguridad.
3. ¿Cómo funciona la tecnología de interrupción del arco al vacío?
El principio de funcionamiento de la interrupción del vacío se basa en la supresión del arco dentro de una cámara de vacío sellada.
Proceso paso a paso
- Cuando se abre el disyuntor, los contactos dentro del interruptor en vacío se separan.
- Entre los contactos se forma brevemente un arco eléctrico.
- El ambiente de vacío limita las partículas ionizadas.
- El arco se extingue rápidamente en la corriente cero.
- La brecha recupera la rigidez dieléctrica casi instantáneamente.
Como casi no hay moléculas de gas en el vacío, la energía del arco se disipa extremadamente rápido. Esto permite que el interruptor maneje corrientes altas con un desgaste mínimo de los contactos.
4. Componentes clave y estructura de los interruptores de vacío ferroviarios
Un interruptor de vacío ferroviario está cuidadosamente diseñado con múltiples componentes de precisión para garantizar un rendimiento confiable.
| Componente | Función |
|---|---|
| Cámara de vacío | Mantiene un ambiente de alto vacío para la extinción del arco. |
| Contacto fijo | Electrodo estacionario para conducción de corriente. |
| Contacto en movimiento | Se mueve durante la conmutación para abrir o cerrar el circuito. |
| Fuelle | Permite el movimiento del contacto manteniendo el sello de vacío. |
| Blindaje | Evita que el vapor metálico contamine el aislador cerámico. |
| Aislador cerámico | Proporciona aislamiento eléctrico y resistencia mecánica. |
Fabricantes comoSunway HanguangDiseñe estos componentes utilizando tecnología avanzada de sellado al vacío y metalurgia de precisión para garantizar una alta confiabilidad de conmutación.
5. Especificaciones técnicas y parámetros de rendimiento
Los interruptores de vacío para ferrocarriles deben cumplir estrictos requisitos de rendimiento eléctrico y mecánico.
| Parámetro | Rango típico |
|---|---|
| Tensión nominal | 7,2 kilovoltios – 40,5 kilovoltios |
| Corriente nominal | 630 A – 3150 A |
| Capacidad de ruptura | 20 kA – 40 kA |
| Vida mecánica | 30.000 – 100.000 operaciones |
| Material de contacto | Aleación de CuCr |
| Presión de vacío | 10⁻⁶ – 10⁻⁷ Pa |
Estos parámetros garantizan que los disyuntores ferroviarios puedan manejar con seguridad cargas de alta potencia y condiciones de falla.
6. Ventajas de los interruptores en vacío en comparación con otras tecnologías
Históricamente, los sistemas de energía utilizaban disyuntores de aceite o disyuntores de gas SF6. Sin embargo, los interruptores en vacío ofrecen varias ventajas que los hacen ideales para aplicaciones ferroviarias.
Beneficios clave
- Respetuoso con el medio ambiente (sin gas SF6)
- Diseño compacto
- Extinción rápida del arco
- Bajo mantenimiento
- Alta confiabilidad operativa
- Larga vida eléctrica
Comparación de tecnologías
| Tecnología | Arco medio | Mantenimiento | Impacto ambiental |
|---|---|---|---|
| Disyuntor de aceite | Aceite | Alto | Riesgo de contaminación por aceite |
| Disyuntor SF6 | Gas SF6 | Medio | Impacto de los gases de efecto invernadero |
| Disyuntor de vacío | Vacío | Bajo | Respetuoso del medio ambiente |
7. Aplicaciones en Sistemas de Electrificación Ferroviaria
Los interruptores de vacío se utilizan ampliamente en diversos equipos de energía ferroviaria.
Principales áreas de aplicación
- Subestaciones de tracción
- Disyuntores de locomotoras eléctricas
- Sistemas de distribución de energía del metro
- Protección del alimentador ferroviario
- Equipos de conmutación de trenes de alta velocidad
A medida que las redes ferroviarias globales se expanden y aumenta la electrificación, la demanda de interruptores en vacío de alto rendimiento continúa creciendo.
8. Consideraciones de mantenimiento y vida útil
Una de las principales ventajas de los tubos de vacío es que requieren un mantenimiento extremadamente bajo.
Consejos de mantenimiento
- Realice inspecciones periódicas de aislamiento.
- Monitorear el desgaste de los contactos después de altas corrientes de falla
- Verificar la alineación de la transmisión mecánica
- Realizar pruebas de conmutación periódicas.
Debido a que la cámara de vacío está sellada permanentemente, no es necesario rellenar el gas ni reemplazar el aceite.
La vida útil típica puede superar los 20 años en condiciones normales de funcionamiento ferroviario.
9. Cómo elegir el proveedor adecuado de interruptores en vacío
Seleccionar un fabricante confiable es crucial para los proyectos de infraestructura ferroviaria.
Criterios de selección importantes
- Experiencia comprobada en fabricación.
- Cumplimiento de las normas IEC
- Tecnología avanzada de sellado al vacío
- Fuerte capacidad de I+D
- Sistema de control de calidad estable
A los fabricantes les gustaSunway Hanguangse centran en producir interruptores en vacío de alta calidad diseñados específicamente para sistemas de disyuntores ferroviarios, garantizando una excelente confiabilidad y seguridad operativa.
10. Preguntas frecuentes
¿Cuál es la principal ventaja de los interruptores de vacío?
Los interruptores en vacío proporcionan una extinción del arco extremadamente rápida y una larga vida útil, lo que los hace altamente confiables para operaciones de conmutación frecuentes en sistemas ferroviarios.
¿Son los interruptores de vacío respetuosos con el medio ambiente?
Sí. A diferencia de los disyuntores SF6, los interruptores en vacío no utilizan gases de efecto invernadero, lo que los convierte en una tecnología más sostenible.
¿Cuánto dura un tubo de vacío ferroviario?
La mayoría de los interruptores en vacío de alta calidad pueden realizar decenas de miles de operaciones de conmutación y funcionar de manera confiable durante más de dos décadas.
¿Por qué se utilizan ampliamente en disyuntores ferroviarios?
Los sistemas ferroviarios requieren un aislamiento rápido de fallas y una alta confiabilidad de conmutación. Los interruptores en vacío proporcionan ambas cosas y requieren un mantenimiento mínimo.
¿Pueden los interruptores en vacío manejar altas corrientes de falla?
Sí. Los interruptores modernos están diseñados para interrumpir corrientes de cortocircuito de hasta 40 kA según el modelo.
Conclusión
ElInterruptor de vacío para disyuntor ferroviarioEs un componente crítico en los sistemas modernos de electrificación ferroviaria. Su capacidad para extinguir arcos rápidamente, operar de manera confiable bajo cargas elevadas y mantener una vida útil prolongada lo hace indispensable para una distribución de energía ferroviaria segura y eficiente.
A medida que las redes ferroviarias sigan expandiéndose en todo el mundo, la importancia de tecnologías confiables de interruptores automáticos no hará más que aumentar. Los diseños avanzados de interruptores en vacío ayudan a garantizar la seguridad del sistema, minimizar el tiempo de inactividad y respaldar el desarrollo sostenible de la infraestructura de transporte ferroviario.
Si está buscando interruptores en vacío de alta calidad diseñados para aplicaciones ferroviarias exigentes, el equipo de ingeniería profesional deSunway Hanguangpodemos proporcionarle soluciones confiables adaptadas a sus necesidades.Contáctenoshoy para obtener más información sobre nuestros productos y cómo podemos respaldar sus proyectos de sistemas de energía ferroviaria.
