Disyuntor de vacío de 24KV

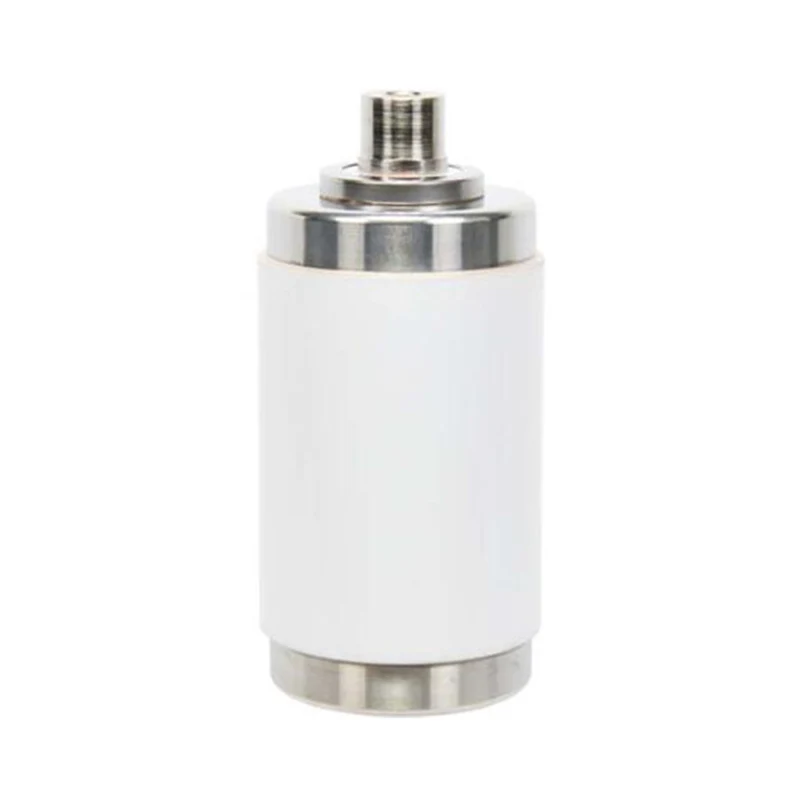

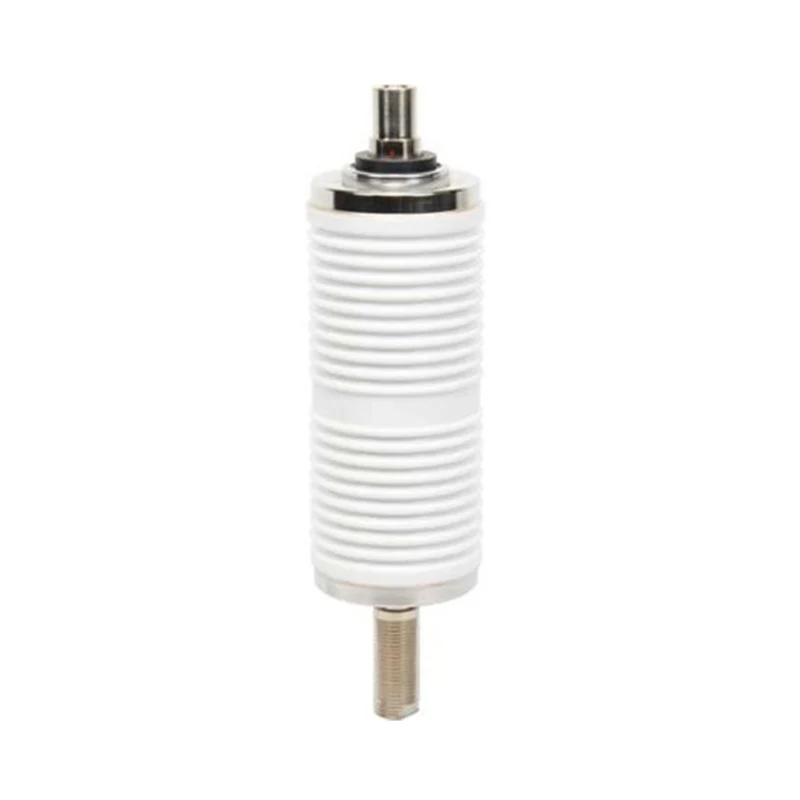

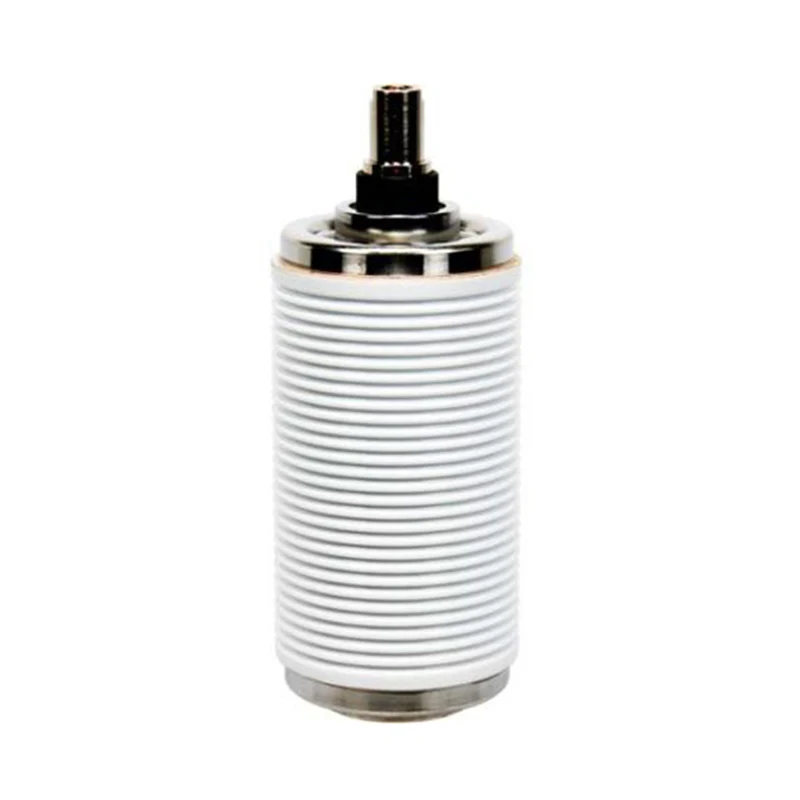

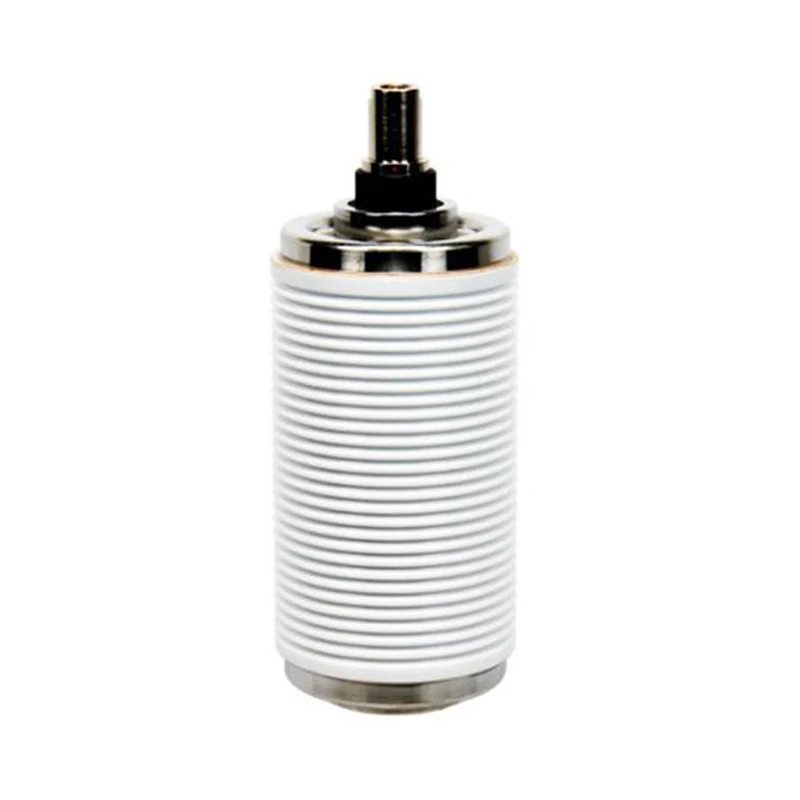

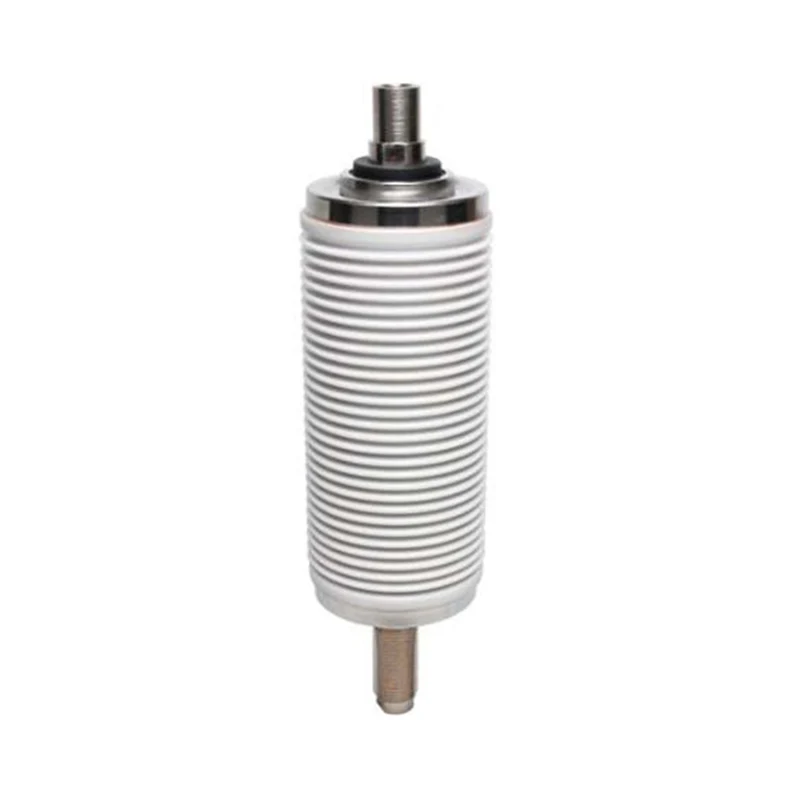

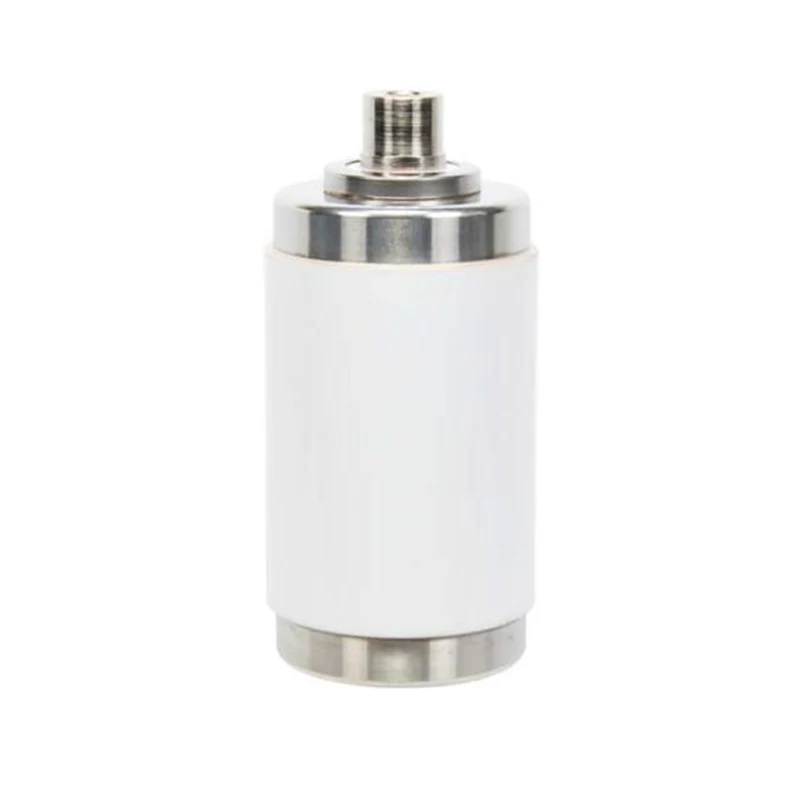

Model: TD445Z, TD445Y, TD424B, TD425B, TD425Y, TD445P

El disyuntor interruptor en vacío de 24KV es el producto principal de Sunway Hanguang, un fabricante profesional con más de 50 años de experiencia en equipos eléctricos de alto voltaje. Al adoptar una tecnología avanzada de extinción de arco de alto vacío, este producto presenta excelente rendimiento, confiabilidad, protección ambiental ecológica y amplia adaptabilidad, cumpliendo con los estándares GB, IEC y ANSI. Con operaciones estables en más de 40 países y entregas acumuladas que superan las 80 000 unidades, es una opción confiable para los clientes globales. Como proveedor líder, Sunway Hanguang se compromete a ofrecer productos de alta calidad y servicios integrales.

Enviar Consulta

Descripción del Producto

Fundada en 1968 en la zona de alta tecnología de Xiaogan, provincia de Hubei, China, Sunway Hanguang se ha centrado en equipos eléctricos de alto voltaje durante más de 50 años. Como fabricante profesional que integra I+D, producción, ventas y servicio, cuenta con una fábrica de producción de 40.000㎡, activos totales de más de 80 millones de yuanes, un equipo de I+D de 16 personas y una producción anual de 350.000 unidades. Es una de las empresas con la mayor cobertura de parámetros de interruptores en vacío a nivel mundial, sentando una base sólida para el suministro estable de interruptores automáticos en vacío de 24KV.

Descripción general del producto y parámetros principales

El disyuntor interruptor en vacío de 24 KV, el producto principal de Sunway Hanguang, está diseñado para distribución de energía de media y alta tensión con un rendimiento estable y alta seguridad. Parámetros básicos: tensión nominal de 24 kV (máx. 25,8 kV) para sistemas de 50/60 Hz; grado de vacío ≥1,33×10⁻³Pa, sin emisión de SF₆; cumple con los estándares GB/IEC/ANSI; Crecimiento anual de las exportaciones superior al 10%.

Tabla de parámetros del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA
Modelo NO.	VITD 24/2000-25Z	VITD 24/2000-25A	VITD 24/1250-20B	VITD 24/1250-25B	VITD 24/1250-25Y	VITD 24/2000-25P
Frecuencia nominal	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
Tensión nominal máxima de línea a línea	24 kV, valor eficaz	24 kV, valor eficaz	24 kV, valor eficaz	24 kV, valor eficaz	24 kV, valor eficaz	24 kV, valor eficaz
Voltaje soportado de frecuencia de potencia nominal: aire	79 kV, valor eficaz	79 kV, valor eficaz	65/79 kV, valor eficaz	65 kV, valor eficaz	65/79 kV, valor eficaz	79 kV, valor eficaz
Tensión nominal de resistencia al impulso: aire	125 kV, pico	1600 kV, pico	125/145kV, pico	125 kV, pico	125/145kV, pico	125 kV, pico
Corriente normal nominal	2000A	2000A	1250A	1250A	1250A	2000A
Corriente nominal de cortocircuito (base simétrica trifásica)	25 kA, valor eficaz	25 kA, valor eficaz	20 kA, valor eficaz	25 kA, valor eficaz	25 kA, valor eficaz	25 kA, valor eficaz
Porcentaje de componente CC de la corriente de ruptura nominal SC	0.5	0.5	0.5	0.5	0.5	0.5
Corriente nominal de cierre de cortocircuito	63kA, pico	63kA, pico	50kA, pico	63kA, pico	63kA, pico	63kA, pico
Duración nominal de la corriente de corta duración	4s	4s	4s	3s	4s	4s
Corriente nominal de resistencia de corta duración	25 kA, valor eficaz	25 kA, valor eficaz	20 kA, valor eficaz	25 kA, valor eficaz	25 kA, valor eficaz	25 kA, valor eficaz
Corriente nominal máxima soportada	63kA, valor eficaz	63kA, valor eficaz	50 kA, valor eficaz	63kA, valor eficaz	63kA, valor eficaz	63kA, valor eficaz
Máxima resistencia de contacto con mínima fuerza de cierre	18Micro ohmios	18Micro ohmios	18Micro ohmios	18Micro ohmios	18Micro ohmios	18Micro ohmios
Corriente de ruptura nominal del banco de condensadores individuales	630A, valor eficaz	630A, valor eficaz	630A, valor eficaz	400A, rms	630A, valor eficaz	630A, valor eficaz
Corriente de ruptura nominal del banco de condensadores consecutivos	400A, rms	400A, rms	400A, rms		400A, rms	400A, rms
Secuencia de operación nominal	o-0.3s-co-180s-co	o-0.3s-co-180s-co	o-0.3s-co-180s-co		o-0.3s-co-180s-co	o-0.3s-co-180s-co
DATOS MECÁNICOS
Peso de la cámara interruptora (aprox.)	2,96 kg	4,88 kg	3,11 kg	2,65 kg	4,88 kg	2,96 kg
Peso de la pieza móvil (aprox.)	1,1 kilogramos	1,4 kilos	1,08 kilos	1,2 kilogramos	1,38 kilos	1,1 kilogramos
Fuerza de cierre debida al fuelle y a la atmósfera	120±50N	120±50N	120±50N	15,9 kgF	120±50N	120±50N
Fuerza necesaria para mantener los contactos abiertos en carrera completa	190±60N	190±60N	190±60N		190±60N	190±60N
REQUISITOS MECÁNICOS (REF. VCB)
Contacto Accidente cerebrovascular	13±1 milímetro	13±1 milímetro	13±1 milímetro	12±1 milímetro	13±1 milímetro	13±1 milímetro
Velocidad de apertura (promedio de 75 espacios de contacto)	1,5 ± 0,2 m/seg.	1,5 ± 0,2 m/seg.	1,5 ± 0,2 m/seg.	1,0-1,4 m/seg.	1,5 ± 0,2 m/seg.	1,5 ± 0,2 m/seg.
Sobrecarrera máxima durante la apertura	2mm	2mm	2mm	2mm	2mm	2mm
Rebote máximo durante la apertura	2mm	2mm	2mm	2mm	2mm	2mm
Velocidad de cierre (promedio del último espacio de contacto del 30 %)	0,9 ± 0,2 m/seg.	0,9 ± 0,2 m/seg.	0,9 ± 0,2 m/seg.	0,6-1,0 m/seg.	0,9 ± 0,2 m/seg.	0,9 ± 0,2 m/seg.
Duración máxima del rebote de contacto (con un máximo de 2 rebotes)	≤2ms	≤2ms	≤2ms	0,002 segundos	≤2ms	≤2ms
Fuerza de compresión de contacto nominal	2500±200N	3150±200N	2000±200N	184-203 kgF	2500±200N	2500±200N
No simultaneidad de Cierre y Apertura de Contactos Trifásicos	≤2ms	≤2ms	≤2ms		≤2ms	≤2ms
VIDA (ESTIMADA)
Vida eléctrica a corriente nominal normal	50.000 operaciones	50.000 operaciones	50.000 operaciones	50.000 operaciones	50.000 operaciones	50.000 operaciones
Vida eléctrica a la corriente nominal de cortocircuito	100 operaciones	100 operaciones	100 operaciones	100 operaciones	100 operaciones	100 operaciones
Vida mecánica	50.000 operaciones	50.000 operaciones	50.000 operaciones	50.000 operaciones	50.000 operaciones	50.000 operaciones
Límite de erosión de contacto	3mm	3mm	3mm	3mm	3mm	3mm
Duración	20 años	20 años	20 años	20 años	20 años	20 años
Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008.
Las características nominales se proporcionarán bajo petición.

Características y ventajas del producto

1. Excelente rendimiento, seguridad y durabilidad

El disyuntor interruptor en vacío de 24KV adopta contactos de aleación de Cu-Cr (corriente de corte <3A) y fuelles de acero inoxidable 316L importados (tasa de fuga anual <0,5%), con una vida útil de diseño de 30 años. El poste encapsulado en resina epoxi garantiza aislamiento, se adapta a entornos hostiles (-45 ℃ ~ +85 ℃, ≤4000 m de altitud) y mecanismos operativos opcionales con una vida mecánica ≥50 000 veces.

2. Tecnología líder, calidad controlable

Basándose en una tecnología avanzada de sellado y detección de fugas, combinada con un control de calidad de proceso completo y pruebas previas a la entrega, cada producto tiene un número de serie único para su trazabilidad. Los componentes principales se inspeccionan estrictamente para garantizar una calidad constante.

3. Inteligencia verde, amplia adaptabilidad

Sin emisiones de SF₆, es una alternativa ecológica, que admite monitoreo inteligente y es compatible con los gabinetes de distribución convencionales (plug-and-play), lo que mejora la eficiencia de la instalación en un 35 %.

4. Fuerza fuerte, servicio integral

Con más de 25 patentes principales, Sunway Hanguang ofrece servicios OEM/ODM y entregas en 10 a 20 días para modelos regulares. Los 18 centros técnicos globales ofrecen garantía de 10 años y servicio las 24 horas, los 7 días de la semana, lo que garantiza un uso sin preocupaciones del disyuntor interruptor en vacío de 24 KV.

Aplicaciones de productos

Se utiliza ampliamente en sistemas eléctricos, producción industrial, infraestructura de transporte, nuevos campos energéticos y proyectos EPC en el extranjero, proporcionando soporte estable para diversos escenarios de alto voltaje.

Preguntas frecuentes (FAQ)

1. Personalización

Soporta personalización mediante dibujos, parámetros y escenarios, con servicios OEM/ODM y análisis de compatibilidad.

2. Consistencia de la calidad

La estricta inspección de los componentes principales, el control de calidad de todo el proceso y los números de serie rastreables garantizan una calidad constante.

3. Garantía de calidad y posventa

Garantía limitada de 10 años, con guía de instalación, capacitación y servicio remoto/in situ las 24 horas del día, los 7 días de la semana.

4. Transporte e instalación

Embalaje profesional a prueba de humedad, seguimiento logístico y orientación de instalación; Se requiere verificación de rendimiento después de la instalación.
