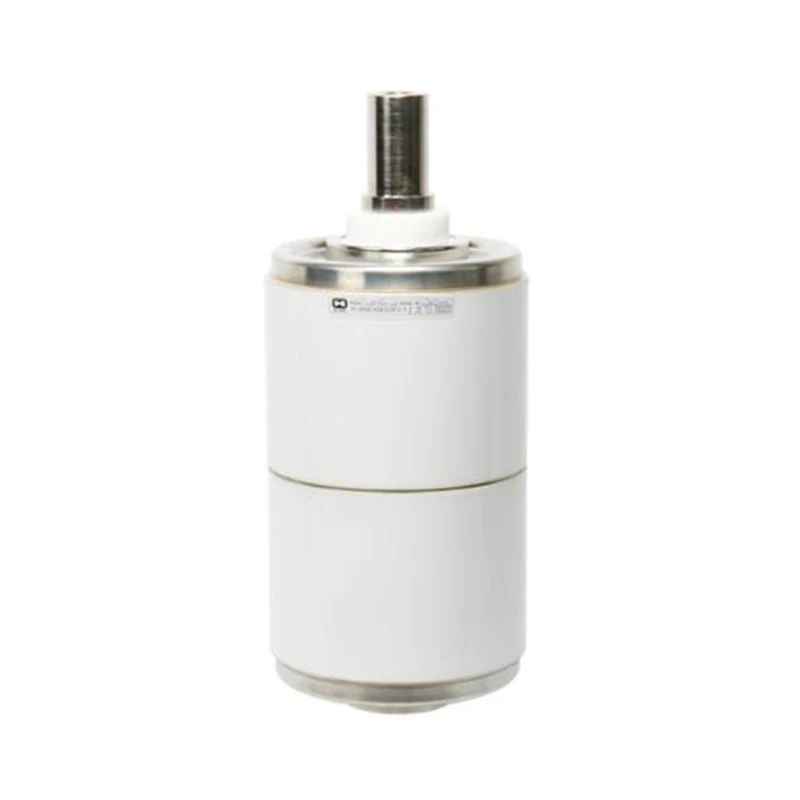

Disyuntor de vacío 36KV

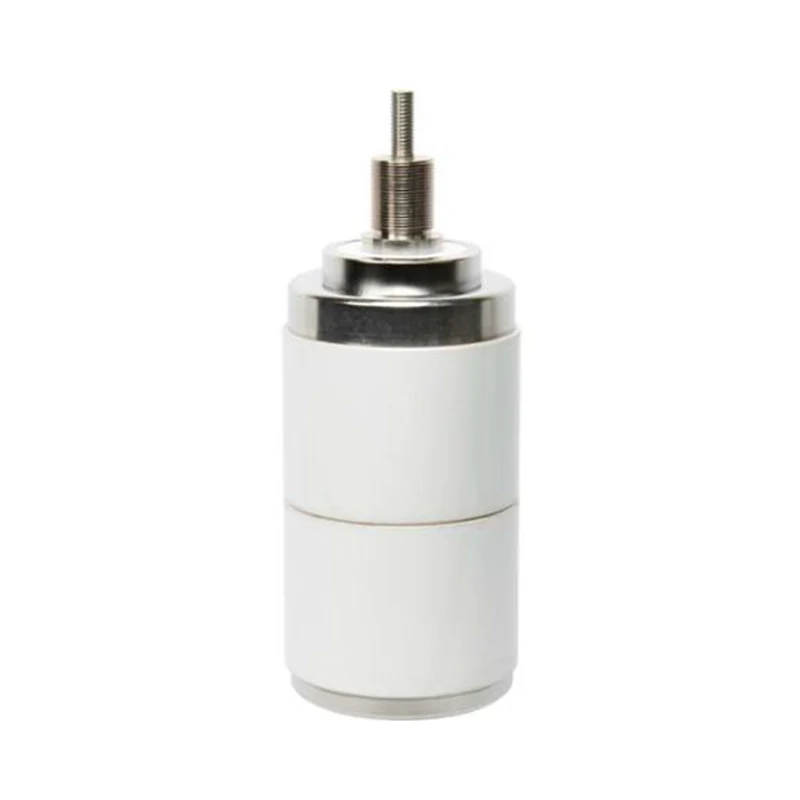

Model: TD555P, TD545K, TD545A

El disyuntor interruptor en vacío de 36KV es el producto principal de alta gama de Sunway Hanguang, un fabricante profesional con sede en China. Este disyuntor interruptor en vacío de 36 KV adopta tecnología avanzada de extinción de arco de alto vacío, sin emisiones de SF₆, cumpliendo con los estándares internacionales. Se ha utilizado ampliamente en más de 50 países, lo que convierte a Sunway Hanguang en un proveedor global confiable en la industria de los interruptores en vacío.

Enviar Consulta

Descripción del Producto

Fundada en 1968 en la zona de alta tecnología de Xiaogan, Hubei, China, Sunway Hanguang se ha centrado en equipos eléctricos de alto voltaje durante más de 50 años. Con una base de producción de 40.000 metros cuadrados, un equipo de investigación y desarrollo de 16 personas y equipos importados avanzados, la fábrica garantiza una producción en masa estable del disyuntor interruptor en vacío de 36 KV, con una capacidad anual de 350.000 unidades.

Descripción general del producto

Como producto principal de Sunway Hanguang, el disyuntor interruptor en vacío de 36 KV está diseñado para sistemas de 50/60 Hz, con un voltaje nominal de 36 KV (máx. 40,5 KV) y un grado de vacío ≥1,33×10⁻³Pa. Cumple con los estándares GB, IEC y ANSI, ha estado operando de manera estable en más de 50 países, con entregas acumuladas de más de 60,000 unidades y un crecimiento anual de las exportaciones superior al 10%.

Parámetros del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA
Modelo NO.	VITD 36/2500-25P	VITD 36/2000-26,3K	VITD 36/2000-25A
Frecuencia nominal	50/60Hz	50/60Hz	50/60Hz
Tensión nominal	36/40,5 kV, valor eficaz	40,5 kV, valor eficaz	40,5 kV, valor eficaz
Tensión soportada nominal de frecuencia industrial de corta duración (1 min)	70/95 kV, valor eficaz	95 kV, valor eficaz	95 kV, valor eficaz
Tensión nominal soportada al impulso del rayo	170/185 kV, pico	185 kV, pico	185 kV, pico
Corriente nominal	2500A	2000A	2000A
Resistencia del circuito a la fuerza de contacto nominal más baja	≤20Micro ohmios	≤20Micro ohmios	≤20Micro ohmios
Corriente nominal de corte en cortocircuito	25 kA, valor eficaz	25 kA, valor eficaz	25 kA, valor eficaz
Corriente nominal soportada de corta duración	25 kA, valor eficaz	25 kA, valor eficaz	25 kA, valor eficaz
Duración nominal del cortocircuito	4s	4s	4s
Corriente nominal máxima soportada	63kA, valor eficaz	63kA, valor eficaz	63kA, valor eficaz
Corriente nominal de cierre de cortocircuito	63kA, valor eficaz	63kA, valor eficaz	63kA, valor eficaz
Máx. Componente CC	0.4	0.4	0.4
Corriente de ruptura nominal de un solo banco de capacitores	630A, valor eficaz	630A, valor eficaz	630A, valor eficaz
Corriente de ruptura nominal del banco de capacitores adosados	400A, rms	400A, rms	400A, rms
Secuencia de operación nominal	O-0,3(0,5)s-CO-180s-CO	O-0,3(0,5)s-CO-180s-CO	O-0,3(0,5)s-CO-180s-CO
DATOS MECÁNICOS
Peso de la cámara interruptora (aprox.)	5,32 kg	8,23 kg	8,23 kg
Peso de las piezas móviles	2,1 kilos	3,74 kg	3,74 kg
Fuerza de cierre debida al fuelle y a la atmósfera.	170±40N	170±40N	170±40N
Fuerza requerida para mantener los contactos abiertos en toda su carrera	320±50N	320±50N	320±50N
REQUISITOS MECÁNICOS (REF. VCB)
Espacio entre contactos abiertos	15±1mm	18±2mm	18±2mm
Velocidad de apertura promedio (promedio del primer 75% del espacio de contacto)	1,5 ± 0,3 m/seg.	1,6 ± 0,3 m/seg.	1,6 ± 0,3 m/seg.
Velocidad de cierre promedio (promedio del último 30% del espacio de contacto)	1,1 ± 0,2 m/seg.	1,3 ± 0,2 m/seg.	1,3 ± 0,2 m/seg.
Fuerza final de contacto externo añadida nominal	2500±200N	2500±200N	2500±200N
Duración del rebote de contactos en la operación de cierre	≤2ms	≤2ms	≤2ms
No simultaneidad de Cierre y Apertura de Contactos Trifásicos	≤2ms	≤2ms	≤2ms
Rebote máximo durante la apertura	≤2mm	≤2mm	≤2mm
VIDA (ESTIMADA)
Vida eléctrica a corriente nominal normal	20.000 operaciones	20.000 operaciones	20.000 operaciones
Vida eléctrica a la corriente nominal de cortocircuito	50 operaciones	50 operaciones	50 operaciones
Vida mecánica	30.000 operaciones	30.000 operaciones	30.000 operaciones
Límite de erosión de contacto	3mm	3mm	3mm
Duración	20 años	20 años	20 años
Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008.
Las características nominales se proporcionarán bajo petición.

Características y ventajas del producto

1. Excelente rendimiento, seguro y duradero

El interruptor del disyuntor con interruptor en vacío de 36KV adopta contactos de aleación de Cu-Cr, con una corriente de corte <3A y un fuerte rendimiento antisoldadura. Equipado con fuelles importados y un sistema de aislamiento APG epoxi, tiene una vida útil de diseño de 30 años, tolera -45 ℃ ~ +85 ℃ y ≤4000 m de altitud, con un funcionamiento promedio sin problemas durante 18 años.

2. Tecnología líder, calidad controlable

Basándonos en tecnología de fabricación avanzada, los componentes principales se inspeccionan estrictamente. Cada disyuntor interruptor en vacío de 36 KV se somete a 12 pruebas completas antes de la entrega, con trazabilidad de código QR y tasa de falla ≤0,05 %.

3. Ecológico e inteligente, amplia adaptabilidad

Sin emisiones de SF₆, cumple con los estándares ambientales, admite monitoreo inteligente y es compatible con los interruptores convencionales. El diseño plug-and-play sin herramientas mejora la eficiencia de la instalación en un 40%.

4. Fuerte fortaleza, servicios integrales

Sunway Hanguang tiene más de 30 patentes principales, ofrece personalización OEM/ODM para el producto y entrega en 15 a 25 días para los modelos convencionales. Se encuentran disponibles soporte posventa global 24 horas al día, 7 días a la semana y garantía de 10 años.

Aplicaciones de productos

El producto se utiliza ampliamente en: sistemas de energía (subestaciones de 36 KV), producción industrial (metalurgia, petróleo), nuevas energías (energía eólica marina), infraestructura de alto nivel y proyectos de "la Franja y la Ruta" en el extranjero.
