Disyuntor de vacío 40.5KV

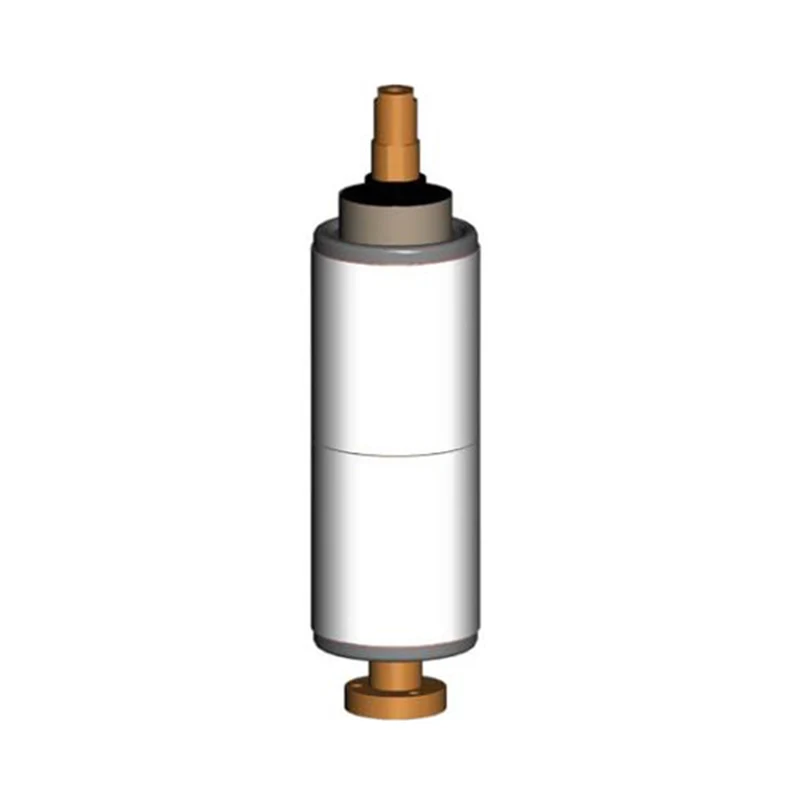

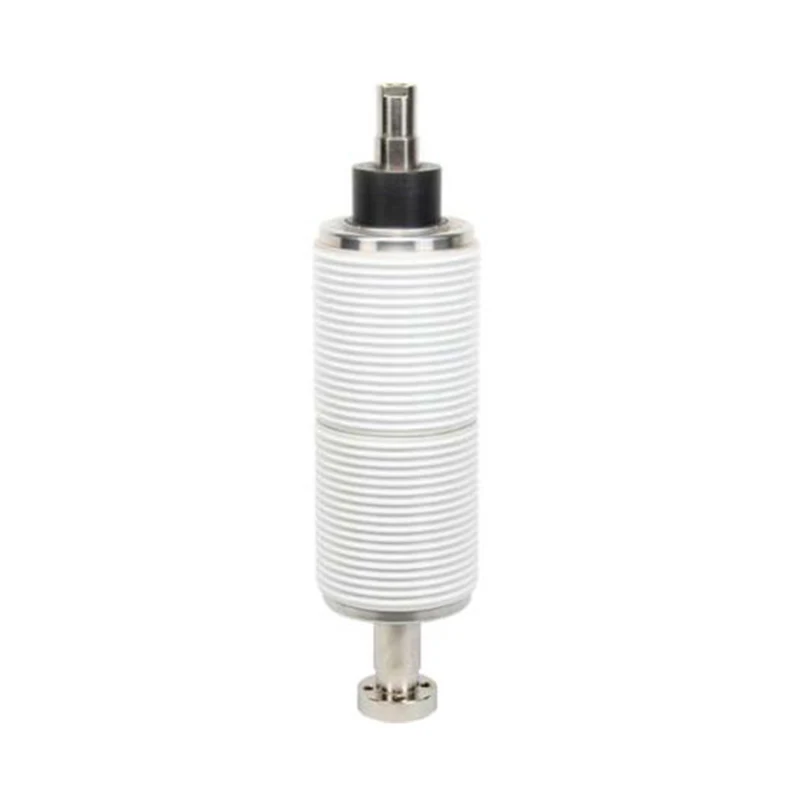

Model: TD544H, TD544

El disyuntor interruptor en vacío de 40,5 kV es el producto principal de alta gama de Sunway Hanguang, un fabricante líder con más de 50 años de experiencia en equipos eléctricos de alto voltaje. Este disyuntor interruptor en vacío de 40,5 kV adopta tecnología avanzada de extinción de arco de alto vacío, que presenta un rendimiento excelente, inteligencia ecológica y servicios integrales.

Enviar Consulta

Descripción del Producto

Como producto principal de Sunway Hanguang, el disyuntor interruptor en vacío de 40,5 kV está diseñado para sistemas de CA de 50/60 Hz (voltaje de trabajo nominal/máximo: 40,5 kV). Su grado de vacío es mejor que 1,33×10⁻³Pa, lo que garantiza una rápida extinción del arco sin reinicio ni explosión, y es respetuoso con el medio ambiente, en línea con las demandas de energía verde.

Cumpliendo con los estándares GB, IEC, ANSI y DIN, cubre modelos como VITD40.5/2000-40. Con más de 60.000 unidades entregadas a nivel mundial y un crecimiento anual del 10 % en las exportaciones, este disyuntor interruptor en vacío de 40,5 kV es ampliamente reconocido por clientes nacionales y extranjeros. Libre de emisiones de SF₆, cumple con múltiples estándares internacionales, opera de manera estable en más de 50 países y se convierte en una opción confiable para las empresas energéticas globales, respaldando la seguridad del sistema eléctrico y el objetivo de "carbono dual".

Tabla de parámetros del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA
Modelo NO.	VITD 36/2000-20H	VITD40.5/2000-40
Frecuencia nominal	50/60Hz	50/60Hz
Tensión nominal	40,5 kV, valor eficaz	40,5 kV, valor eficaz
Tensión soportada nominal de frecuencia industrial de corta duración (1 min)	95 kV, valor eficaz	95 kV, valor eficaz
Tensión nominal soportada al impulso del rayo	185 kV, pico	185 kV, pico
5.Corriente nominal	2000A	2000A
Resistencia del circuito a la fuerza de contacto nominal más baja	≤20Micro ohmios	≤20Micro ohmios
Corriente nominal de corte en cortocircuito	20 kA, valor eficaz	31,5 kA, valor eficaz
Corriente nominal soportada de corta duración	20 kA, valor eficaz	31,5 kA, valor eficaz
Duración nominal del cortocircuito	4s	4s
Corriente nominal máxima soportada	50 kA, valor eficaz	80 kA, valor eficaz
Corriente nominal de cierre de cortocircuito	50 kA, valor eficaz	80 kA, valor eficaz
Máx. Componente CC	0.4	0.4
Corriente de ruptura nominal de un solo banco de capacitores	630A, valor eficaz	630A, valor eficaz
Corriente de ruptura nominal del banco de capacitores adosados	400A, rms	400A, rms
Secuencia de operación nominal	O-0,3(0,5)s-CO-180s-CO	O-0,3(0,5)s-CO-180s-CO
DATOS MECÁNICOS
Peso de la cámara interruptora (aprox.)	12,35 kilos	12,35 kilos
Peso de las piezas móviles	4,1 kilos	4,1 kilos
Fuerza de cierre debida al fuelle y a la atmósfera.	170±40N	170±40N
Fuerza requerida para mantener los contactos abiertos en toda su carrera	320±50N	320±50N
REQUISITOS MECÁNICOS (REF. VCB)
Espacio entre contactos abiertos	20±2mm	20±2mm
Velocidad de apertura promedio (promedio del primer 75% del espacio de contacto)	1,6 ± 0,3 m/seg.	1,6 ± 0,3 m/seg.
Velocidad de cierre promedio (promedio del último 30% del espacio de contacto)	1,3 ± 0,2 m/seg.	1,3 ± 0,2 m/seg.
Fuerza final de contacto externo añadida nominal	3100±200N	3100±200N
Duración del rebote de contactos en la operación de cierre	≤2ms	≤2ms
No simultaneidad de Cierre y Apertura de Contactos Trifásicos	≤2ms	≤2ms
Rebote máximo durante la apertura	≤2mm	≤2mm
VIDA (ESTIMADA)
Vida eléctrica a corriente nominal normal	20.000Operaciones	20.000Operaciones
Vida eléctrica a la corriente nominal de cortocircuito	50Operaciones	50Operaciones
Vida mecánica	30.000Operaciones	30.000Operaciones
Límite de erosión de contacto	3mm	3mm
Duración	20 años	20 años
Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008.
Las características nominales se proporcionarán bajo petición.

Características y ventajas del producto

1. Excelente rendimiento, seguridad y durabilidad

Al adoptar contactos de aleación de Cu-Cr (corriente de corte <3 A) y fuelles 316L importados (vida de fatiga >30 000 veces), tiene una vida útil de diseño de 30 años. El sistema de aislamiento se adapta a la contaminación Clase IV, temperatura de -45 ℃ ~ +85 ℃ y ≤4000 m de altitud, con una tasa de falla <0,05 %.

2. Tecnología líder y calidad controlable

Al basarse en tecnologías avanzadas de sellado y detección de fugas, combinadas con una estricta inspección de los componentes principales y un ensamblaje completamente automático, se garantiza una alta consistencia. Cada unidad pasa 12 pruebas de fábrica con trazabilidad de código QR para control de calidad.

3. Inteligencia verde y amplia adaptabilidad

Sin SF₆ y conforme con IEC 62271-404, reemplaza los disyuntores tradicionales. Admite módulos de monitoreo inteligente, se conecta a plataformas IEC 61850 y es compatible con aparamenta convencional, lo que mejora la eficiencia de la instalación en un 40 %.

4. Fuerte fortaleza y servicios integrales

Con más de 30 patentes principales, ofrece servicios OEM/ODM (entrega en 15-25 días para modelos convencionales). Al aprobar múltiples certificaciones internacionales, ofrece una garantía de 10 años y soporte técnico global las 24 horas del día, los 7 días de la semana a través de 20 centros regionales.

Aplicaciones de productos

Se utiliza ampliamente en: sistemas de energía (proyectos de apoyo a UHV, grandes proyectos internacionales); producción industrial (metalurgia, petróleo, etc.); nuevas energías y transporte (energía eólica marina, tránsito ferroviario); infraestructura de alto nivel; y proyectos EPC en el extranjero de "Belt and Road".

Preguntas frecuentes

1. Personalización

Admite personalización multidimensional (corriente nominal, mecanismo operativo, etc.), servicios OEM/ODM y se adapta a varios estándares internacionales.

2. Estabilidad de la calidad

La estricta inspección de los componentes centrales, la producción automática, 12 pruebas de fábrica y la trazabilidad del código QR garantizan una calidad estable.

3. Garantía y Servicio Postventa

Garantía limitada de 10 años; Soporte técnico global 7×24 horas (guía de instalación, diagnóstico de fallas, suministro de repuestos).

4. Transporte e instalación

Para el transporte se utiliza embalaje personalizado a prueba de humedad; Se proporciona orientación para la instalación remota/en el sitio, y se requiere una verificación del rendimiento posterior a la instalación.

40.5KV Vacuum Interrupter Circuit Breaker
