11KV Vacuum Interrupter For Outdoor VCB

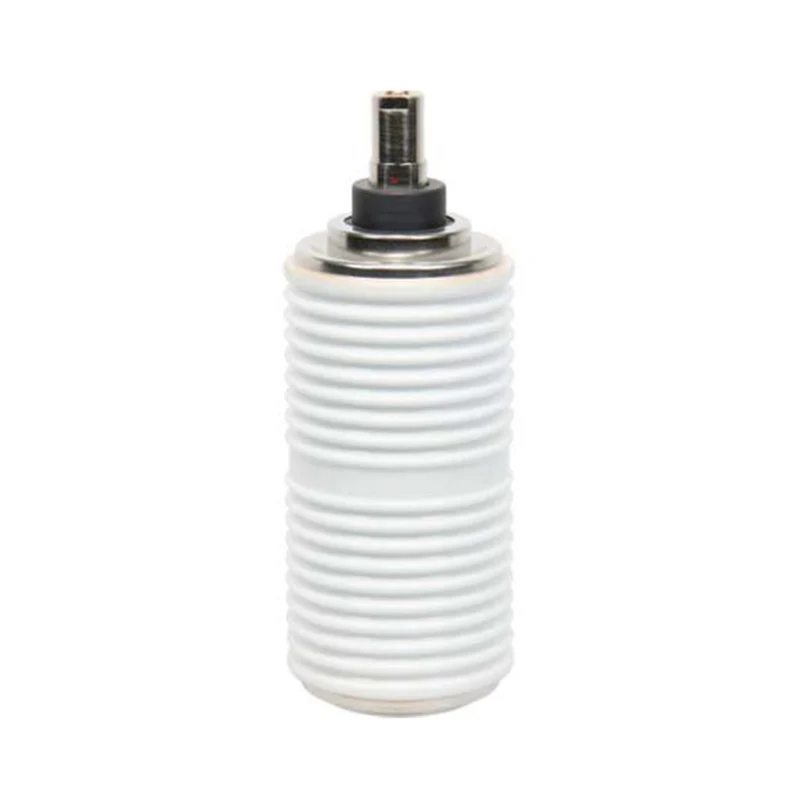

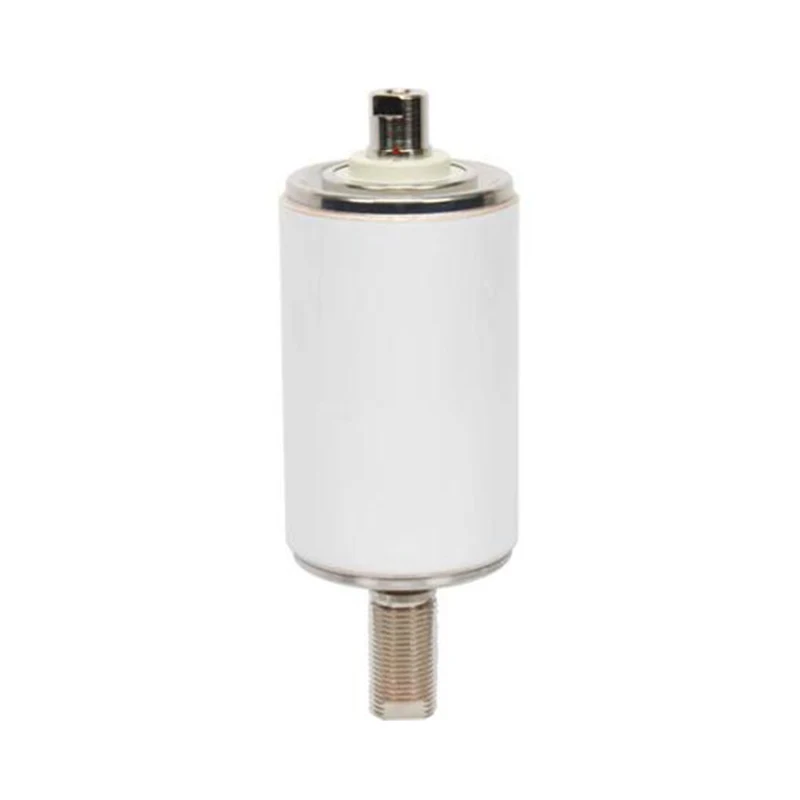

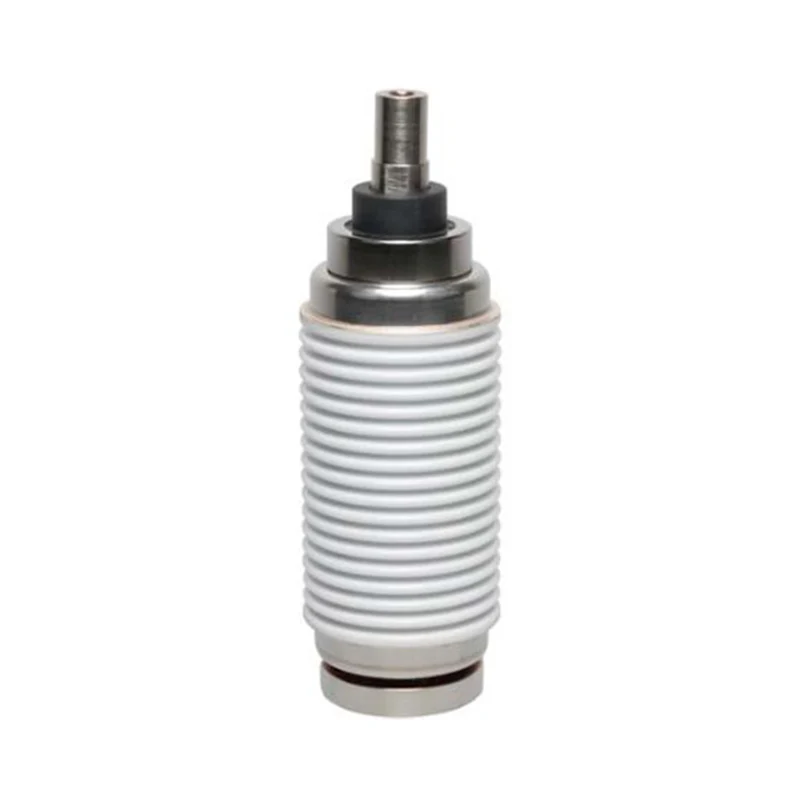

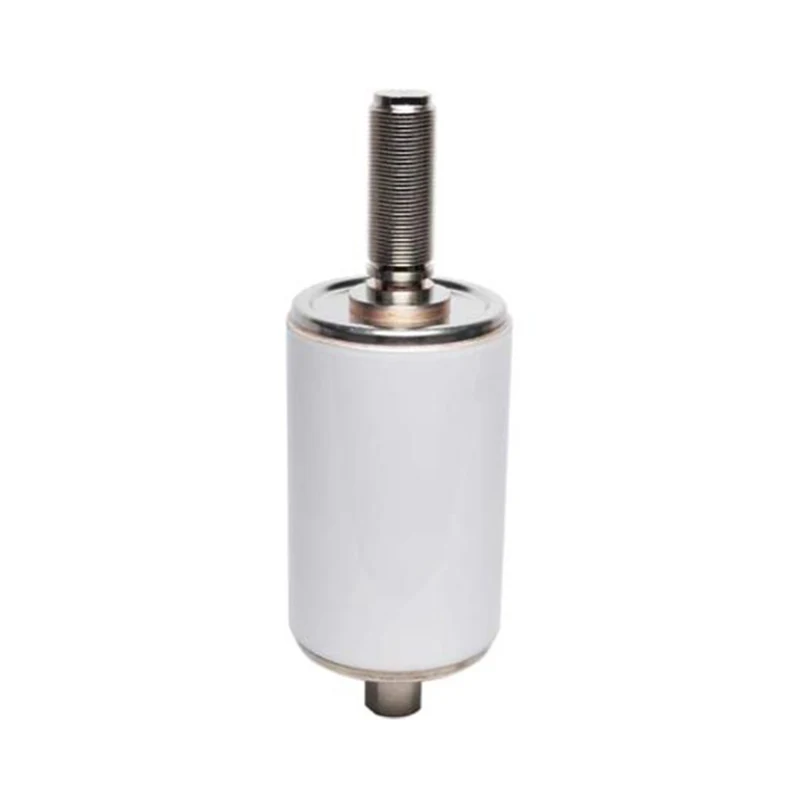

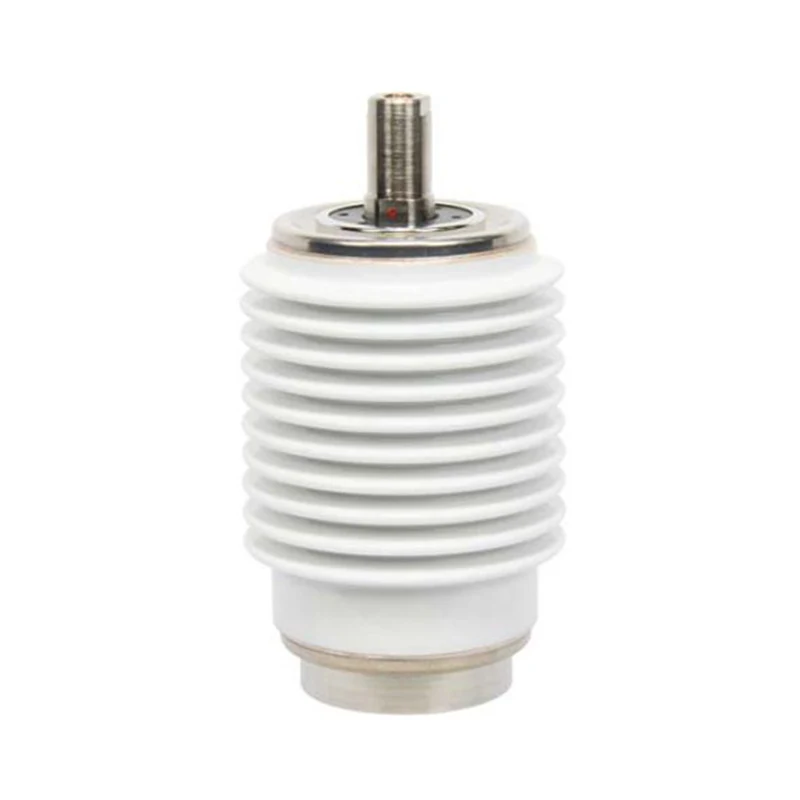

Model: TD313D, TD314A, TD314B, TD314D, TD315B

El producto principal de Sunway Hanguang (un fabricante profesional), el interruptor de vacío de 11 kV para VCB para exteriores, es una unidad de extinción de arco dedicada para VCB para exteriores de 11 KV, que cubre la serie VITD 12/630 y es compatible con sistemas de 50/60 Hz. Con un grado de vacío de ≤1,33×10⁻³Pa, garantiza una extinción segura del arco y cero reencendido, abordando puntos críticos clave en aplicaciones al aire libre. Ha pasado numerosas certificaciones autorizadas y se ha instalado en más de 50.000 unidades en todo el mundo. Como proveedor confiable, brinda soporte para la distribución de energía exterior de 11 KV en China y en todo el mundo.

Enviar Consulta

Descripción del Producto

El interruptor de vacío de 11 kV para VCB para exteriores está diseñado específicamente por Sunway Hanguang para VCB para exteriores, aprovechando una fábrica automatizada y 15 patentes principales para controlar estrictamente los niveles de vacío y resolver por completo los problemas de aislamiento débil, envejecimiento fácil y mantenimiento complejo asociados con los productos tradicionales.

Este producto ha pasado múltiples certificaciones nacionales e internacionales y está reconocido por empresas reconocidas como ABB. Ha demostrado su confiabilidad en ambientes exteriores extremos y es la opción preferida para los VCB de exterior de 11 kV en todo el mundo.

Especificaciones del producto

Clasificaciones eléctricas (trifásicas) Base simétrica
Modelo NO.	VITD 12/630-16D	VITD 12/630-20A	VITD 12/630-20B	VITD 12/630-20D	VITD12/630-25B
Frecuencia nominal	50/60Hz
Tensión nominal máxima de línea a línea	12 kV, valor eficaz
Voltaje soportado de frecuencia de potencia nominal: aire	42 kV, valor eficaz
Tensión nominal de resistencia al impulso: aire	95 kV, pico
Corriente normal nominal	630A
Corriente nominal de cortocircuito (base simétrica trifásica)	16 kA, valor eficaz	20 kA, valor eficaz
Porcentaje de componente CC de la corriente de ruptura nominal SC	0.5
Corriente nominal de cierre de cortocircuito	40kA, pico
Duración nominal de la corriente de corta duración	4s
Corriente nominal de resistencia de corta duración	16 kA, valor eficaz	20 kA, valor eficaz
Corriente nominal máxima soportada	40 kA, valor eficaz	50 kA, valor eficaz
Máxima resistencia de contacto con mínima fuerza de cierre	20Micro ohmios
Corriente de ruptura nominal del banco de condensadores individuales	630A, valor eficaz
Corriente de ruptura nominal del banco de condensadores consecutivos	400A, rms
Secuencia de operación nominal	o-0.3s-co-180s-co
DATOS MECÁNICOS
Peso de la cámara interruptora (aprox.)	1,53 kilos	2,09 kg	1,73 kilos	2,48 kg	1,73 kilos
Peso de la pieza móvil (aprox.)	0,49 kg	0,49 kg	0,49 kg	0,67 kg	0,49 kg
Fuerza de cierre debida al fuelle y a la atmósfera	80±40N
Fuerza necesaria para mantener los contactos abiertos en carrera completa	120±50N
REQUISITOS MECÁNICOS (REF. VCB)
Contacto Accidente cerebrovascular	9±1 milímetro
Velocidad de apertura (promedio de 75 espacios de contacto)	1,1 ± 0,2 m/seg.
Sobrecarrera máxima durante la apertura	2mm
Rebote máximo durante la apertura	2mm
Velocidad de cierre (promedio del último espacio de contacto del 30 %)	0,6 ± 0,2 m/seg.
Duración máxima del rebote de contacto (con un máximo de 2 rebotes)	≤2ms
Fuerza de compresión de contacto nominal	1600±200N
VIDA (ESTIMADA)
Vida eléctrica a corriente nominal normal	50.000Operaciones
Vida eléctrica a la corriente nominal de cortocircuito	100Operaciones
Vida mecánica	50.000Operaciones
Límite de erosión de contacto	3mm
Duración	20 años
Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008.
Las características nominales se proporcionarán bajo petición.

Características y ventajas del producto

El interruptor en vacío de 11 KV para VCB para exteriores está optimizado para entornos exteriores hostiles y ofrece ventajas excepcionales: los contactos de aleación de Cu-Cr garantizan una extinción estable del arco, los fuelles importados proporcionan un sellado confiable (tasa de fuga anual <0,5 %) y una vida útil de 50 000 ciclos no requiere mantenimiento; la carcasa compuesta proporciona protección IP65, adecuada para amplios rangos de temperatura y grandes altitudes, con excelente resistencia a la intemperie; El riguroso control de calidad y el diseño modular garantizan una fácil instalación y un servicio posventa oportuno.

Escenarios de aplicación del producto

El interruptor de vacío de 11 kV para VCB para exteriores es adecuado para todos los escenarios de distribución de energía en exteriores de 11 kV y se usa ampliamente en redes eléctricas urbanas y rurales, plantas de energía eólica y solar, parques industriales, tránsito ferroviario y sistemas de almacenamiento de energía. El producto no tiene emisiones de SF₆, cumple con las regulaciones ambientales y brinda soporte confiable para redes inteligentes globales de 11KV.

Preguntas frecuentes

1. Servicios de personalización: admite la personalización de estándares nacionales e internacionales, proporciona servicios OEM/ODM y los modelos convencionales se envían en un plazo de 7 días, compatibles con los equipos VCB convencionales.

2. Garantía de calidad: los componentes principales se seleccionan cuidadosamente, se implementa un control de calidad automatizado en fábrica y los productos se pueden rastrear mediante un código QR.

3. Garantía y servicio posventa: garantía limitada de 10 años, con puntos de servicio globales que brindan soporte técnico y de mantenimiento las 24 horas, los 7 días de la semana.

4. Notas de instalación: Embalaje a prueba de humedad y resistente a impactos; la instalación es adecuada para ambientes exteriores; Se recomienda completar las pruebas mecánicas y de voltaje después de la instalación.
