Interruptor de vacío de 36 kV para VCB para exteriores

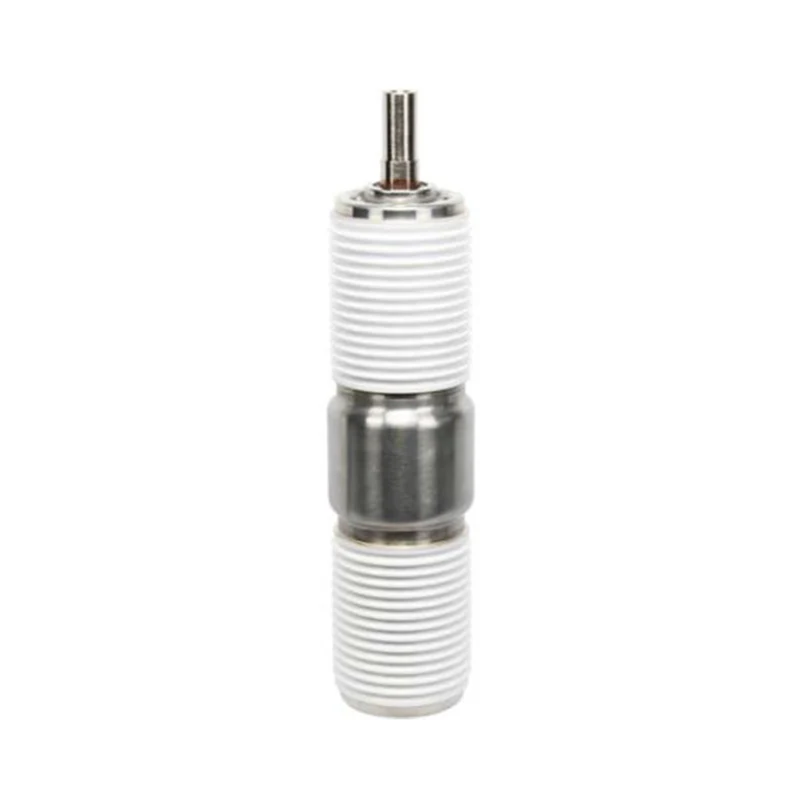

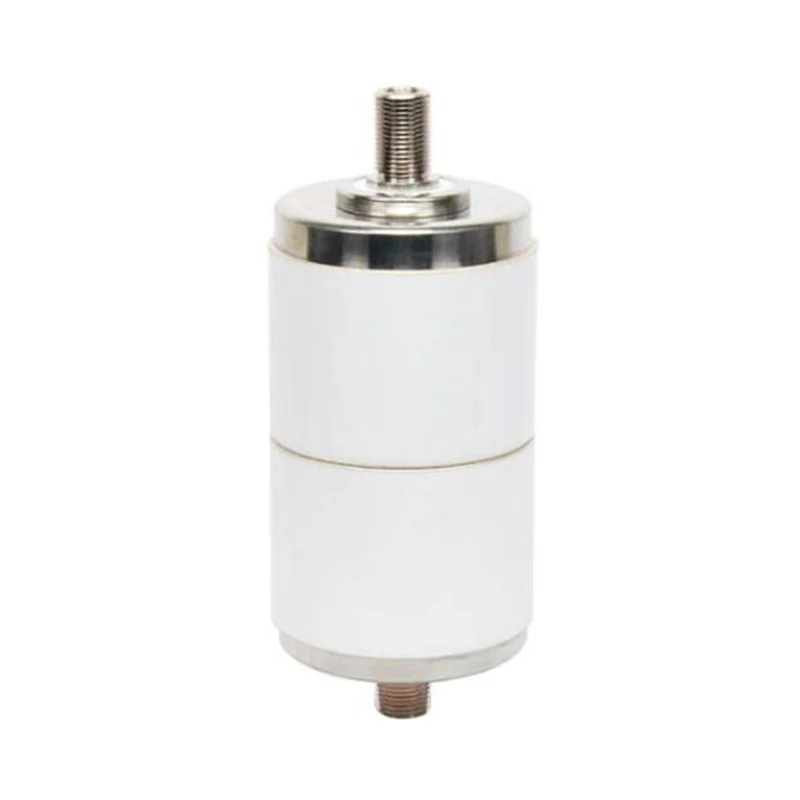

Model: TD524A, TD524H

El interruptor de vacío Sunway Hanguang de 36 KV para VCB para exteriores es la unidad central de extinción de arco de los disyuntores de vacío para exteriores (VCB), con los modelos principales VITD 36/1250-20A y VITD 36/1250-20H. Es adecuado para sistemas de CA de 50/60 Hz, con un grado de vacío de ≤1,33×10⁻³Pa, logrando una extinción segura del arco y cero reencendido.

Enviar Consulta

Descripción del Producto

El interruptor en vacío de 36 kV para VCB para exteriores es un componente central desarrollado por Sunway Hanguang específicamente para VCB para exteriores, que desempeña un papel crucial en la extinción de arco para conmutación de circuitos y protección contra fallas, y es adecuado para diversas condiciones complejas de distribución de energía en exteriores de 36 KV. Como fabricante profesional con más de cincuenta años de experiencia en el campo eléctrico, Sunway Hanguang aborda los puntos débiles de las condiciones exteriores de 36 KV, basándose en líneas de producción avanzadas y más de 20 patentes principales. Ha pasado numerosas pruebas nacionales e internacionales, con más de 80.000 unidades instaladas en todo el mundo, prestando servicios en más de 40 países, convirtiéndose en un proveedor confiable en este campo. La empresa está ubicada en China y cuenta con una fábrica profesional moderna. Ha introducido equipos avanzados de Alemania y Japón para construir líneas de producción automatizadas y ha obtenido múltiples certificaciones de sistemas y pruebas autorizadas. Está reconocido por ABB, Siemens y State Grid Corporation de China, y tiene una experiencia madura en aplicaciones en entornos exteriores extremos.

Parámetros del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA
Modelo NO.	VITD 36/1250-20A	VITD 36/1250-20H
Frecuencia nominal	50/60Hz
Tensión nominal	36/40,5 kV, valor eficaz
Tensión soportada nominal de frecuencia industrial de corta duración (1 min)	70/95 kV, valor eficaz
Tensión nominal soportada al impulso del rayo	170/185 kV, pico
Corriente nominal	800A	1250A
Resistencia del circuito a la fuerza de contacto nominal más baja	≤20Micro ohmios
Corriente nominal de corte en cortocircuito	18,4 kA, valor eficaz	20 kA, valor eficaz
Corriente nominal soportada de corta duración	18,4 kA, valor eficaz	20 kA, valor eficaz
Duración nominal del cortocircuito	4s
Corriente nominal máxima soportada	46kA, valor eficaz	50 kA, valor eficaz
Corriente nominal de cierre de cortocircuito	46kA, valor eficaz	50 kA, valor eficaz
Máx. Componente CC	0.4
Corriente de ruptura nominal de un solo banco de capacitores	630A, valor eficaz
Corriente de ruptura nominal del banco de capacitores adosados	400A, rms
Secuencia de operación nominal	O-0,3(0,5)s-CO-180s-CO
DATOS MECÁNICOS
Peso de la cámara interruptora (aprox.)	4,08 kg	7,06 kg
Peso de las piezas móviles	2,1 kilos	3,1 kilos
Fuerza de cierre debida al fuelle y a la atmósfera.	170±40N
4.Fuerza necesaria para mantener los contactos abiertos en toda su carrera	320±50N
REQUISITOS MECÁNICOS (REF. VCB)
Espacio entre contactos abiertos	15±1mm	18±2mm
Velocidad de apertura promedio (promedio del primer 75% del espacio de contacto)	1,5 ± 0,3 m/seg.	1,6 ± 0,3 m/seg.
Velocidad de cierre promedio (promedio del último 30% del espacio de contacto)	1,1 ± 0,2 m/seg.	1,3 ± 0,2 m/seg.
Fuerza final de contacto externo añadida nominal	2000±200N
Duración del rebote de contactos en la operación de cierre	≤2ms
No simultaneidad de Cierre y Apertura de Contactos Trifásicos	≤2ms
Rebote máximo durante la apertura	≤2mm
VIDA
Vida eléctrica a corriente nominal normal	20.000Operaciones
Vida eléctrica a la corriente nominal de cortocircuito	50Operaciones
Vida mecánica	30.000Operaciones
Límite de erosión de contacto	3mm
Duración	20 años
Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008.
Las características nominales se proporcionarán bajo petición.

Características y ventajas del producto

1. Excelente extinción de arco, segura y confiable.

El interruptor en vacío de 36 KV para VCB para exteriores utiliza contactos en forma de copa de aleación de Cu-Cr de alta pureza, con un valor de interrupción de corriente de <3 A, resistencia a la soldadura y bajo voltaje de arco, suprimiendo eficazmente la sobretensión operativa y protegiendo el aislamiento de líneas y equipos.

2. Excelente sellado, sólido rendimiento sin mantenimiento

Equipado con fuelles de acero inoxidable 316L importados, la detección de fugas por espectrometría de masas de helio controla estrictamente el sellado, con una tasa de fuga anual de <0,5 %, una vida útil mecánica de 30 000 ciclos y una vida eléctrica de 20 000 ciclos, logrando un funcionamiento sin mantenimiento a largo plazo y reduciendo los costos totales del ciclo de vida.

3. Adaptabilidad ambiental y durabilidad extrema

La carcasa de material compuesto proporciona un excelente aislamiento y cumple con los estándares de resistencia a la frecuencia eléctrica y a la tensión de impulso del rayo. Puede soportar un amplio rango de temperaturas de -45 ℃ a +85 ℃ y altitudes de hasta 4000 metros, con un índice de protección IP65, y se adapta fácilmente a diversos entornos exteriores hostiles.

4. Calidad controlable y servicio posventa eficiente

Cada producto se somete a una inspección completa antes de salir de fábrica y cuenta con trazabilidad por código QR. El diseño modular facilita el reemplazo y el monitoreo inteligente está disponible como opción. 15 centros técnicos globales brindan soporte posventa las 24 horas del día.

Escenarios de aplicación del producto

El interruptor de vacío de 36KV para VCB para exteriores se usa ampliamente en subestaciones de alto voltaje de 36KV, plantas de energía eólica y solar, distribución de energía en parques industriales y otros campos. Es adecuado para tránsito ferroviario, sistemas de almacenamiento de energía y proyectos EPC en el extranjero, sin emisiones de SF₆, cumpliendo con la normativa medioambiental.

Preguntas frecuentes

- Servicios de personalización: admite múltiples estándares, proporciona servicios OEM/ODM y los modelos convencionales se envían en 10 días y son compatibles con los equipos VCB convencionales.

- Garantía de calidad: selección de componentes principales de alta calidad, control de calidad de todo el proceso, informes de prueba completos y trazabilidad de códigos QR.

- Garantía y servicio posventa: garantía limitada de 10 años, red de servicio global que brinda soporte en varios idiomas y servicios in situ.

- Notas de instalación: Embalaje resistente a la humedad y a los impactos, la instalación debe seguir las especificaciones y se recomiendan las pruebas pertinentes una vez finalizada.
