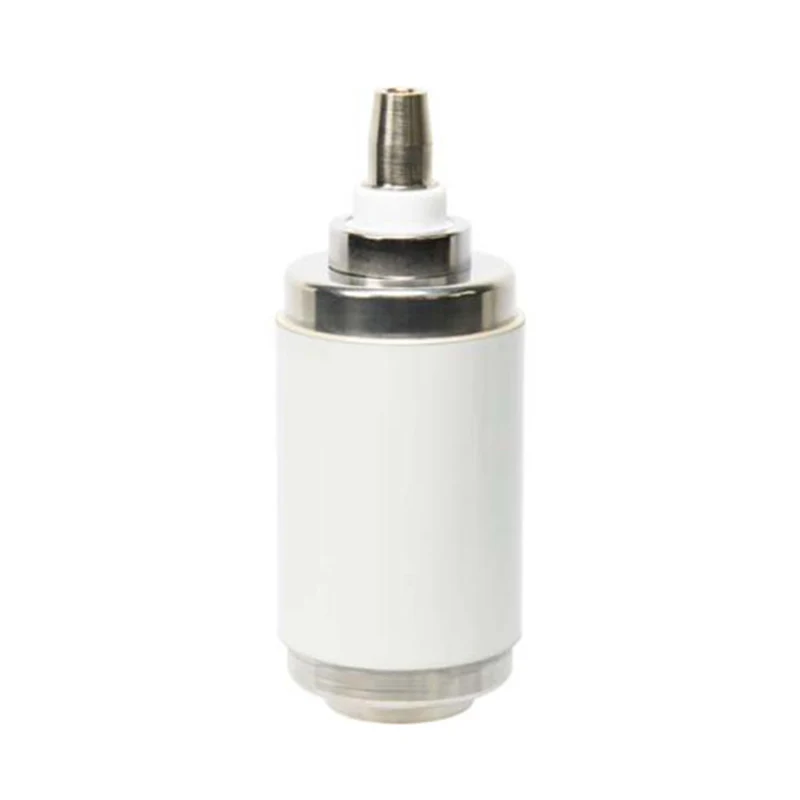

Interruptor de vacío de 11 kV para reconectador

Model: TD336R

El interruptor de vacío para reconectadores Sunway Hanguang de 11 KV (modelo central VITD 12/1600-31.5R) es una unidad central de extinción de arco diseñada específicamente para reconectadores automáticos de media tensión. Es compatible con sistemas de 50/60 Hz y presenta un nivel de vacío de ≤1,33×10⁻³Pa, lo que permite una conmutación sin arco. Como fabricante profesional con más de cincuenta años de experiencia en la industria eléctrica, la empresa aprovecha equipos avanzados y patentes principales para crear productos que cumplan con múltiples estándares. Con más de 300.000 unidades instaladas en todo el mundo, ha obtenido el reconocimiento de reconocidas empresas nacionales e internacionales. El interruptor en vacío de 11 KV para reconectadores, con su rendimiento estable, es adecuado para diversas condiciones operativas extremas.

Enviar Consulta

Descripción del Producto

El interruptor en vacío de 11 KV para reconectadores es una unidad central de extinción de arco personalizada por Sunway Hanguang para reconectadores automáticos de media tensión. El modelo principal es VITD 12/1600-31.5R, compatible con sistemas de CA utilizados a nivel mundial, que proporciona conmutación sin arco y cero reencendido, abordando con precisión los estrictos requisitos de operación de alta frecuencia en reconectadores.

Como proveedor profesional de China, la empresa utiliza líneas de producción automatizadas construidas con equipos importados de Alemania y Japón y posee más de 50 patentes. Los productos han pasado múltiples certificaciones y pruebas nacionales e internacionales. Nuestra fábrica está ubicada en Xiaogan, Hubei, y satisface de manera eficiente tanto la producción en masa como las necesidades personalizadas. El interruptor en vacío para reconectadores de 11 kV ha acumulado más de 300 000 unidades instaladas en todo el mundo y es reconocido por empresas como State Grid y ABB.

Especificaciones del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA
Modelo NO.	VITD 12/1600-31.5R
Frecuencia nominal	50/60Hz
Tensión nominal máxima de línea a línea	12 kV, valor eficaz
Voltaje soportado de frecuencia de potencia nominal: aire	42 kV, valor eficaz
Tensión nominal de resistencia al impulso: aire	95 kV, pico
Corriente normal nominal	1600A
Corriente nominal de cortocircuito (base simétrica trifásica)	31,5 kA, valor eficaz
Porcentaje de componente CC de la corriente de ruptura nominal SC	0.5
Corriente nominal de cierre de cortocircuito	80kA, pico
Duración nominal de la corriente de corta duración	4s
Corriente nominal de resistencia de corta duración	31,5 kA, valor eficaz
Corriente nominal máxima soportada	80 kA, valor eficaz
Máxima resistencia de contacto con mínima fuerza de cierre	18Micro ohmios
Corriente de ruptura nominal del banco de condensadores individuales	630A, valor eficaz
Corriente de ruptura nominal del banco de condensadores consecutivos	400A, rms
Secuencia de operación nominal	o-0.3s-co-180s-co
DATOS MECÁNICOS
Peso de la cámara interruptora (aprox.)	3,13 kg
Peso de la pieza móvil (aprox.)	1,28 kilos
Fuerza de cierre debida al fuelle y a la atmósfera	120±50N
Fuerza necesaria para mantener los contactos abiertos en carrera completa	190±60N
REQUISITOS MECÁNICOS (REF. VCB)
Contacto Accidente cerebrovascular	11±1 milímetro
Velocidad de apertura (promedio de 75 espacios de contacto)	1,1 ± 0,2 m/seg.
Sobrecarrera máxima durante la apertura	2mm
Rebote máximo durante la apertura	2mm
Velocidad de cierre (promedio del último espacio de contacto del 30 %)	0,6 ± 0,2 m/seg.
Duración máxima del rebote de contacto (con un máximo de 2 rebotes)	≤2ms
Fuerza de compresión de contacto nominal	3150±200N
No simultaneidad de Cierre y Apertura de Contactos Trifásicos	≤2ms
VIDA (ESTIMADA)
Vida eléctrica a corriente nominal normal	50.000Operaciones
Vida eléctrica a la corriente nominal de cortocircuito	100Operaciones
Vida mecánica	50.000Operaciones
Límite de erosión de contacto	3mm
Duración	20 años
Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008.
Las características nominales se proporcionarán bajo petición.

Características y ventajas del producto

El producto cumple perfectamente con los requisitos básicos de los reconectadores, con ventajas sobresalientes: utiliza contactos de aleación de Cu-Cr de alta pureza, con un valor de interrupción de corriente de <3 A, lo que suprime la sobretensión; sello de fuelle de acero inoxidable 316L importado, con una tasa de fuga anual de <0,5% y una vida mecánica y eléctrica de 50.000 ciclos, lo que garantiza un funcionamiento sin mantenimiento a largo plazo; la carcasa de cerámica de alta resistencia proporciona un excelente aislamiento y resiste ambientes extremos como amplios rangos de temperatura y grandes altitudes, con un grado de protección IP67; cada unidad se somete a 15 inspecciones exhaustivas, presenta trazabilidad de códigos QR y un diseño modular para un fácil reemplazo, lo que resulta en una tasa de falla de menos del 0,005 %.

Escenarios de aplicación del producto

El interruptor en vacío para reconectadores de 11KV tiene una amplia gama de aplicaciones, adecuado para redes de distribución de energía urbanas y rurales, nuevos puntos de conexión a redes de energía y parques industriales. Se puede utilizar con gabinetes de red en anillo inteligente y otros equipos, realizando tareas como reconexión por falla y conmutación de carga. No tiene emisiones de SF₆, cumple con las directivas de protección ambiental y es adecuado para proyectos en el extranjero de "Belt and Road".

Preguntas frecuentes

1. Servicios de personalización: admite múltiples estándares, brinda servicios OEM/ODM y los modelos convencionales se envían dentro de 15 a 30 días y son compatibles con los equipos reconectadores convencionales.

2. Garantía de calidad: los componentes principales se seleccionan de marcas reconocidas, con control de calidad de proceso completo y trazabilidad de códigos QR.

3. Garantía y servicio posventa: garantía limitada de 10 años, la caída del vacío no supera el 20 % y los centros de servicio globales brindan respuesta las 7 horas del día, las 24 horas.

4. Notas de instalación: Embalaje a prueba de humedad y golpes durante el transporte; la instalación debe cumplir con los requisitos pertinentes; Se recomiendan pruebas mecánicas y de presión después de la instalación.

Garantía de solidez de la marca

Sunway Hanguang, como fabricante experimentado, se ha convertido en un proveedor global confiable con producción avanzada, control de calidad riguroso y servicios integrales. La fábrica tiene suficiente capacidad de producción automatizada y sus productos se exportan a todo el mundo, proporcionando constantemente a los clientes interruptores de vacío para reconectadores de 11 kV rentables y servicios relacionados.
