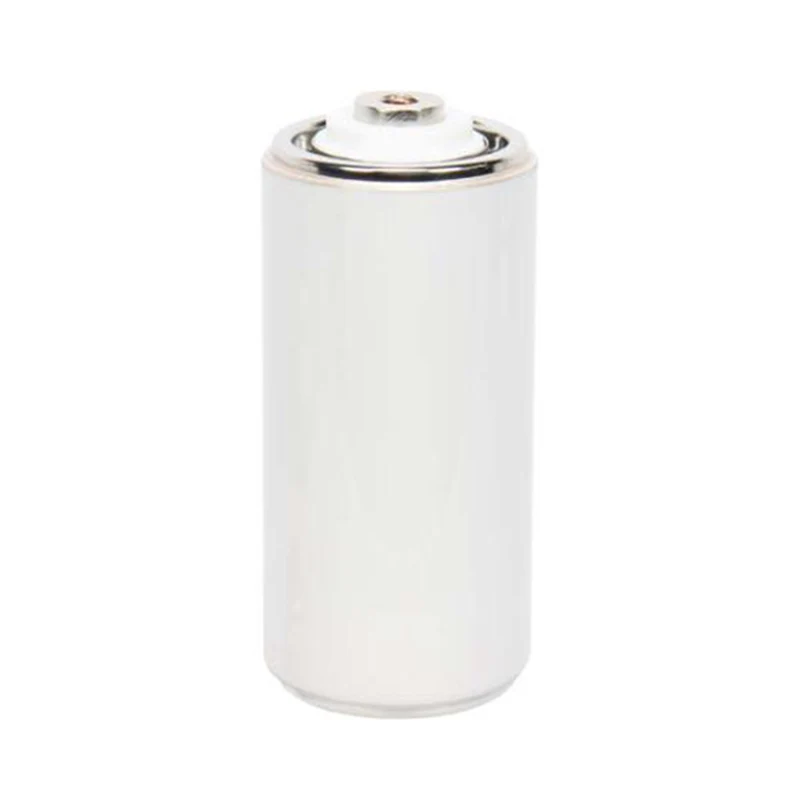

Interruptor de vacío de 11 kV para unidad principal de anillo

Model: TD314J

Sunway Hanguang, un fabricante profesional con más de cincuenta años de experiencia en el campo eléctrico, ofrece el interruptor en vacío de 11 kV para unidades principales en anillo, una unidad central de extinción de arco diseñada específicamente para unidades principales en anillo de media tensión. Los modelos principales incluyen VI-RMU-11/630-25 y VI-RMU-11/1250-31.5, compatibles con sistemas de CA de 50/60 Hz. Con un estricto control de vacío y un rendimiento superior, este producto aborda específicamente las necesidades principales de las unidades principales de anillo. Como proveedor confiable de China, la empresa aprovecha los equipos de alta gama y el control de calidad de todo el proceso para crear productos que cumplan con los estándares nacionales e internacionales, con más de 400.000 unidades instaladas en todo el mundo y reconocidas por empresas de renombre mundial.

Enviar Consulta

Descripción del Producto

El interruptor de vacío de 11 kV para unidades principales en anillo es una unidad de extinción de arco central personalizada por Sunway Hanguang para unidades principales en anillo de media tensión. Los modelos principales son compatibles con sistemas de CA de 50/60 Hz, con vacío controlado a ≤1,33 × 10⁻³Pa, lo que logra una interrupción sin arco y cero reencendido, lo que respalda la operación segura de las redes de distribución de energía de media tensión.

Como fábrica de productos profesionales, Sunway Hanguang utiliza líneas de producción automatizadas construidas con equipos como hornos de vacío alemanes Leybold, posee más de 30 patentes principales y ha superado numerosas pruebas y certificaciones de sistemas nacionales e internacionales. Este interruptor en vacío de 11 kV para unidades principales en anillo cumple con los requisitos de vida eléctrica de reconexión de nivel E2, sirve a más de 60 países en todo el mundo y ha acumulado una experiencia madura en condiciones de trabajo complejas.

Parámetros del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA
Frecuencia nominal	50/60Hz
Tensión nominal máxima de línea a línea	12 kV, valor eficaz
Voltaje soportado de frecuencia de potencia nominal: aire	42 kV, valor eficaz
Tensión nominal de resistencia al impulso: aire	95 kV, pico
Corriente normal nominal	630A
Corriente nominal de cortocircuito (base simétrica trifásica)	16 kA, valor eficaz
Porcentaje de componente CC de la corriente de ruptura nominal SC	50%
Corriente nominal de cierre de cortocircuito	40kA, pico
Duración nominal de la corriente de corta duración	4s
Corriente nominal de resistencia de corta duración	16 kA, valor eficaz
Corriente nominal máxima soportada	40 kA, valor eficaz
Máxima resistencia de contacto con mínima fuerza de cierre	20Micro ohmios
Corriente de ruptura nominal del banco de condensadores individuales	630A, valor eficaz
Corriente de ruptura nominal del banco de condensadores consecutivos	400A, rms
Secuencia de operación nominal	o-0.3s-co-180s-co
DATOS MECÁNICOS
Peso de la cámara interruptora (aprox.)	1,53 kilos
Peso de la pieza móvil (aprox.)	0,49 kg
Fuerza de cierre debida al fuelle y a la atmósfera	80±40N
Fuerza necesaria para mantener los contactos abiertos en carrera completa	120±50N
REQUISITOS MECÁNICOS (REF. VCB)
Contacto Accidente cerebrovascular	9±1 milímetro
Velocidad de apertura (promedio de 75 espacios de contacto)	1,1 ± 0,2 m/seg.
Sobrecarrera máxima durante la apertura	2mm
Rebote máximo durante la apertura	2mm
Velocidad de cierre (promedio del último espacio de contacto del 30 %)	0,6 ± 0,2 m/seg.
Duración máxima del rebote de contacto (con un máximo de 2 rebotes)	≤2ms
Fuerza de compresión de contacto nominal	1600±200N
VIDA (ESTIMADA)
Vida eléctrica a corriente nominal normal	50.000Operaciones
Vida eléctrica a la corriente nominal de cortocircuito	100Operaciones
Vida mecánica	50.000Operaciones
Límite de erosión de contacto	3mm
Duración	20 años
Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008. Las características nominales se proporcionarán bajo petición.

Características y ventajas del producto

El producto se ajusta estrechamente a los requisitos operativos de las unidades principales de anillo, con ventajas principales sobresalientes: utiliza contactos de aleación de Cu-Cr de alta pureza con un valor límite de corriente de <3 A, lo que garantiza un rendimiento de ruptura estable; cuenta con fuelles importados para un estricto control de sellado, logrando una vida mecánica y eléctrica de 50.000 ciclos y 30 años de operación libre de mantenimiento; la carcasa de cerámica de alta resistencia proporciona un excelente aislamiento, adecuada para amplios rangos de temperatura y grandes altitudes; se somete a 12 inspecciones exhaustivas de fábrica, presenta trazabilidad de códigos QR y tiene un diseño modular para un fácil reemplazo, con un centro técnico global que brinda soporte las 7 horas del día, los 7 días de la semana.

Aplicaciones de productos

El interruptor en vacío de 11 kV para unidades principales en anillo tiene una amplia gama de aplicaciones, incluidas redes de distribución de energía urbana, parques industriales, centros de datos, subestaciones de energía solar y eólica y otros escenarios que requieren una alta confiabilidad del suministro de energía. También es adecuado para microrredes de tránsito ferroviario y plataformas marinas.

Este producto está libre de emisiones de gas SF₆, cumple con las regulaciones ambientales y es adecuado para proyectos en el extranjero bajo la "Iniciativa de la Franja y la Ruta". Como producto de exportación principal de Sunway Hanguang, su desempeño estable lo ha convertido en un proveedor preferido en muchas partes del mundo. Este interruptor en vacío de 11 kV para unidades principales en anillo ayuda a construir una red de distribución de energía de media tensión inteligente y ecológica.

Preguntas frecuentes

1. Servicios de personalización: admite múltiples estándares, proporciona servicios OEM/ODM y los modelos convencionales se envían en un plazo de 5 a 10 días. Compatible con equipos de unidad principal de anillo convencional.

2. Garantía de calidad: Los componentes principales se seleccionan cuidadosamente de marcas reconocidas, con control de calidad de proceso completo. Cada unidad viene con un informe de prueba y un código QR rastreable.

3. Garantía y Servicio Postventa: Garantía limitada de 10 años, garantizando que la caída del vacío no supera el 20% del valor inicial. Se proporciona soporte técnico y de mantenimiento global.

4. Notas de instalación: Requiere transporte a prueba de humedad y golpes. La instalación debe cumplir con los requisitos pertinentes. Se recomienda realizar pruebas de resistencia de tensión y características mecánicas después de la instalación.
