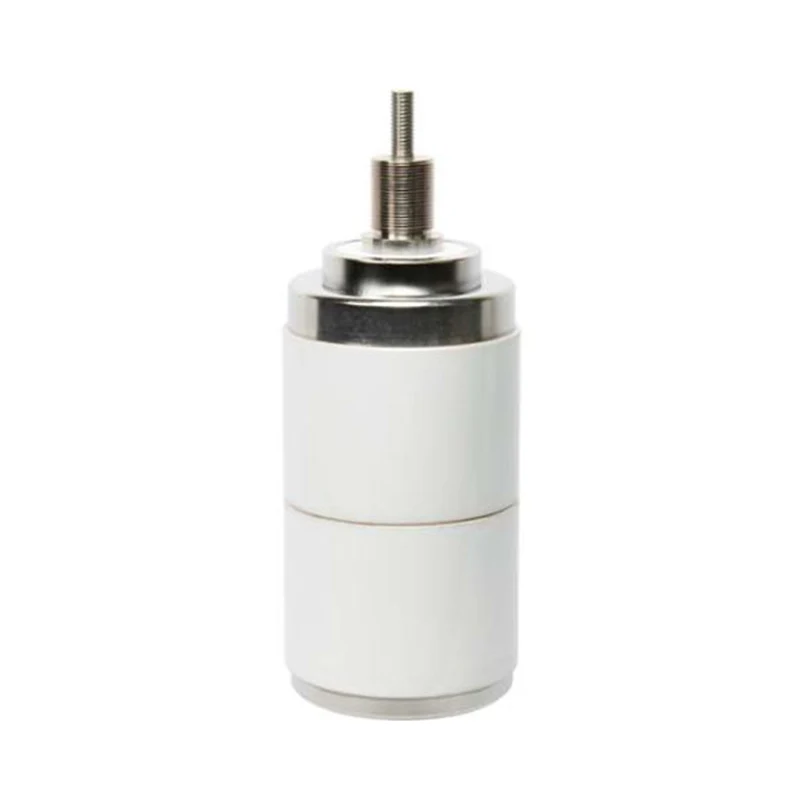

Interruptor de vacío de 36 kV para unidad principal de anillo

Model: TD555P

El interruptor de vacío Sunway Hanguang de 36 KV para unidad principal de anillo (modelo central VITD 36/2500-25P) es una unidad de extinción de arco central personalizada para unidades principales de anillo de alto voltaje, adecuada para sistemas de 50/60 Hz, con un grado de vacío de ≤1,33×10⁻³Pa, logrando una interrupción sin arco. Como fabricante profesional con más de cincuenta años de experiencia en el campo eléctrico, Sunway Hanguang se basa en líneas de producción automatizadas y patentes principales. Sus productos han superado múltiples certificaciones, con más de 300.000 unidades instaladas en todo el mundo, convirtiéndose en un proveedor confiable en todo el mundo y contribuyendo a la construcción de redes de distribución de energía ecológicas e inteligentes.

Enviar Consulta

Descripción del Producto

El interruptor de vacío de 36 kV para unidad principal en anillo es un componente central diseñado específicamente por Sunway Hanguang para unidades principales en anillo de alto voltaje. El modelo principal es VITD 36/2500-25P, adecuado para sistemas de CA de 50/60 Hz y puede abordar específicamente los requisitos de protección ambiental, operación de alta frecuencia, carga elevada y ausencia de mantenimiento. El producto se centra en un grado de vacío estrictamente controlado para lograr una interrupción sin arco y cero reencendido, evitando riesgos de seguridad.

Sunway Hanguang posee una fábrica moderna que utiliza equipos importados para construir líneas de producción automatizadas y cuenta con más de 30 patentes. Sus productos han pasado las certificaciones ISO, KEMA y otras, y pruebas de proyecto completo, conforme a los estándares IEC y GB, y están reconocidos por State Grid, ABB y otros, lo que demuestra la solidez de la fabricación china.

Parámetros del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA
Modelo NO.	VITD 36/2500-25P
1.Frecuencia nominal	50/60Hz
2.Tensión nominal	36/40,5 kV, valor eficaz
3. Tensión soportada nominal de frecuencia industrial de corta duración (1 min)	70/95 kV, valor eficaz
4. Tensión nominal soportada al impulso del rayo	170/185 kV, pico
5.Corriente nominal	2500A
6.Resistencia del circuito con la fuerza de contacto nominal más baja	≤20Micro ohmios
7.Corriente nominal de rotura de cortocircuito	25 kA, valor eficaz
8.Corriente nominal de resistencia de corta duración	25 kA, valor eficaz
9.Duración nominal del cortocircuito	4s
10.Corriente máxima nominal soportada	63kA, valor eficaz
11.Corriente nominal de cierre de cortocircuito	63kA, valor eficaz
12.Máx. Componente CC	0.4
13.*Corriente de ruptura nominal de un solo banco de condensadores	630A, valor eficaz
14.*Corriente de corte nominal del banco de condensadores adosados	400A, rms
15.Secuencia operativa nominal	O-0,3(0,5)s-CO-180s-CO
DATOS MECÁNICOS
1. Peso del interruptor (aprox.)	5,32 kg
2.Peso de las piezas móviles.	2,1 kilos
3.Fuerza de cierre debido al fuelle y la atmósfera.	170±40N
4.Fuerza necesaria para mantener los contactos abiertos en toda su carrera	320±50N
REQUISITOS MECÁNICOS (REF. VCB)
1. Espacio libre entre contactos abiertos.	15±1mm
2.Velocidad de apertura promedio (promedio del primer 75% del espacio de contacto)	1,5 ± 0,3 m/seg.
3.Velocidad de cierre promedio (promedio del último 30% del espacio de contacto)	1,1 ± 0,2 m/seg.
4.Fuerza final de contacto externo añadida nominal	2500±200N
5.Duración del rebote del contacto en la operación de cierre	≤2ms
6.No simultaneidad de cierre y apertura de contactos trifásicos	≤2ms
7.Rebote máximo durante la apertura	≤2mm
VIDA
1.Vida eléctrica a corriente nominal normal	20.000Operaciones
2.Vida eléctrica a la corriente nominal de cortocircuito	50Operaciones
3.Vida mecánica	30.000Operaciones
4.Límite de erosión de contacto	3mm
5.Vida útil	20 años
1. Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008.
2.* Las características nominales se proporcionarán a pedido

Características y ventajas del producto

El producto tiene un rendimiento central excelente, utiliza contactos de aleación de Cu-Cr de alta pureza, con un valor límite de corriente de <3 A, fuertes propiedades antisoldadura, interrupción de banco de capacitores único de 630 A y desgaste de contacto ≤ 3 mm; junto con los fuelles importados, la tasa de fuga anual es <0,5%, con una vida mecánica de 30.000 veces y una vida eléctrica de 20.000 veces, logrando un funcionamiento sin mantenimiento a largo plazo. La carcasa está hecha de material cerámico de alta resistencia, lo que proporciona una excelente protección del aislamiento. Cuenta con un voltaje soportado de frecuencia industrial de 70/95 kV/1 min y puede soportar un amplio rango de temperatura de -40 ℃ a +85 ℃ y altitudes de hasta 4000 metros. Con un grado de protección IP67, es adecuado para condiciones de trabajo complejas. Cada producto se somete a 12 inspecciones exhaustivas, presenta trazabilidad de códigos QR y tiene una tasa de falla de <0,02 %. El diseño modular facilita el reemplazo y 35 centros técnicos en todo el mundo brindan servicio las 24 horas del día, los 7 días de la semana.

Escenarios de aplicación del producto

El interruptor en vacío de 36 KV para unidades principales en anillo se utiliza ampliamente en sistemas de redes en anillo de 36 KV, parques industriales, centros de datos, subestaciones de energía eólica y solar, y otros escenarios. Puede soportar condiciones de trabajo complejas, como altas temperaturas, alta humedad y gran altitud, y no contiene SF₆, lo que cumple con las normas medioambientales. Es adecuado para proyectos en el extranjero de "La Franja y la Ruta", promoviendo productos chinos de alta calidad en el mercado global.

Preguntas frecuentes

- Servicios de personalización: admite múltiples estándares, proporciona servicios OEM/ODM y los modelos convencionales se envían en un plazo de 7 a 15 días. Compatible con equipos de unidad principal de anillo convencional.

- Garantía de calidad: los componentes principales se seleccionan de marcas reconocidas, con control de calidad de proceso completo. Los productos vienen con informes de prueba y se pueden rastrear mediante un código QR.

- Garantía y servicio posventa: garantía limitada de 10 años, la caída del vacío no supera el 20% y los puntos de servicio globales brindan soporte técnico y de mantenimiento en varios idiomas.

- Notas de instalación: Embalaje a prueba de humedad y resistente a impactos. La instalación debe cumplir con los requisitos pertinentes. Se recomiendan pruebas de tensión soportada y características mecánicas después de la instalación.

Compromiso de marca

Como proveedor y fabricante profesional, Sunway Hanguang siempre prioriza la calidad y proporciona continuamente interruptores en vacío de 36 kV de alta calidad para unidades principales de anillo a clientes globales. Estamos profundamente comprometidos con la I+D y la innovación, promoviendo actualizaciones de productos inteligentes y respetuosas con el medio ambiente, demostrando la responsabilidad de la fabricación china y contribuyendo al desarrollo de redes globales de distribución de energía.
