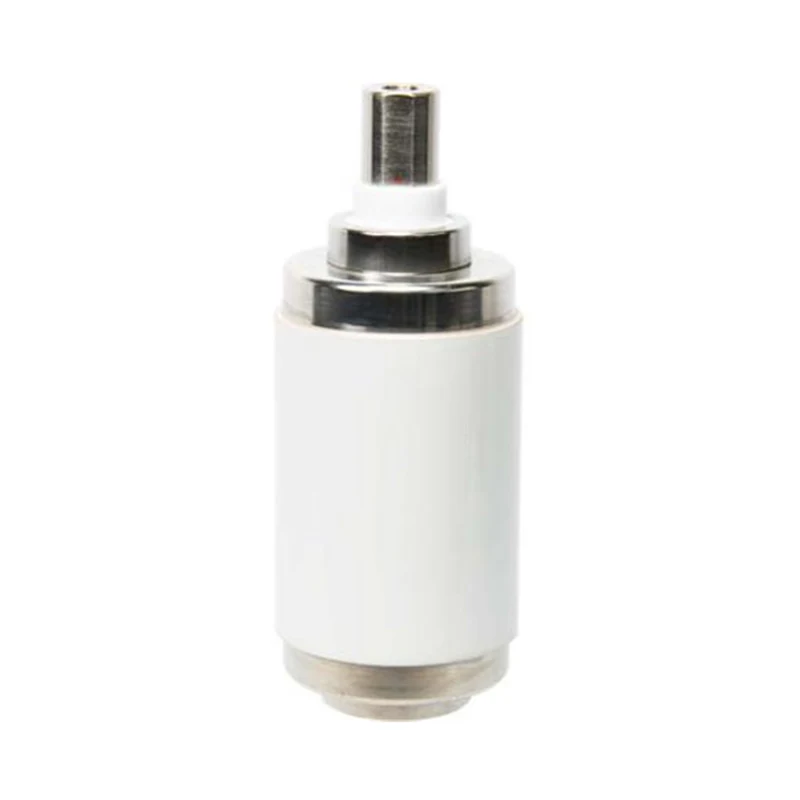

Interruptor de vacío de 11 kV para generador VCB

Model: TD336G

Sunway Hanguang, un fabricante profesional con más de cincuenta años de experiencia en el campo eléctrico, ha desarrollado el interruptor en vacío de 11 kV para generador VCB, una unidad central de extinción de arco diseñada específicamente para disyuntores de generador (GCB). Este producto es compatible con sistemas de CA de 50/60 Hz, lo que logra una conmutación sin arco mediante tecnología de vacío ultraalto, superando los inconvenientes tradicionales. Respaldado por estándares rigurosos y una sólida experiencia técnica, se ha convertido en un proveedor confiable en el sector de generación de energía global, lo que demuestra la fortaleza de China en la fabricación de electricidad de media tensión.

Enviar Consulta

Descripción del Producto

El interruptor de vacío de 11 kV para generador VCB es una unidad de extinción de arco central personalizada de Sunway Hanguang, diseñada específicamente para GCB, responsable de la interrupción del circuito del generador y el aislamiento de fallas, salvaguardando la seguridad del sistema. Es compatible con sistemas de CA de 50/60 Hz, con un grado de vacío de ≤1,33×10⁻³Pa, logrando conmutación sin arco y cero reencendido, abordando los inconvenientes de los productos tradicionales como el desgaste rápido y el mantenimiento complejo.

Sunway Hanguang posee una moderna fábrica de fabricación inteligente, que utiliza equipos internacionales de primer nivel y posee 35 patentes principales. Sus productos cuentan con las certificaciones KEMA y CESI, con más de 200.000 unidades instaladas en todo el mundo y cuentan con el reconocimiento de State Grid, GE y otros. El interruptor de vacío de 11 kV para generador VCB es un producto representativo que muestra las principales fortalezas de la empresa.

Parámetros del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA
Frecuencia nominal	50/60Hz
Tensión nominal máxima de línea a línea	12 kV, valor eficaz
Voltaje soportado de frecuencia de potencia nominal: aire	42 kV, valor eficaz
Tensión nominal de resistencia al impulso: aire	95 kV, pico
Corriente normal nominal	1600A
Corriente nominal de cortocircuito (base simétrica trifásica)	31,5 kA, valor eficaz
Porcentaje de componente CC de la corriente de ruptura nominal SC	50%
Corriente nominal de cierre de cortocircuito	80kA, pico
Duración nominal de la corriente de corta duración	4s
Corriente nominal de resistencia de corta duración	31,5 kA, valor eficaz
Corriente nominal máxima soportada	80 kA, valor eficaz
Máxima resistencia de contacto con mínima fuerza de cierre	18Micro ohmios
Corriente de ruptura nominal del banco de condensadores individuales	630A, valor eficaz
Corriente de ruptura nominal del banco de condensadores consecutivos	400A, rms
Secuencia de operación nominal	o-0.3s-co-180s-co
DATOS MECÁNICOS
Peso de la cámara interruptora (aprox.)	3,13 kg
Peso de la pieza móvil (aprox.)	1,28 kilos
Fuerza de cierre debida al fuelle y a la atmósfera	120±50N
Fuerza necesaria para mantener los contactos abiertos en carrera completa	190±60N
REQUISITOS MECÁNICOS (REF. VCB)
1.Carrera de contacto	11±1 milímetro
2.Velocidad de apertura (promedio de 75 espacios de contacto)	1,1 ± 0,2 m/seg.
3.Sobrecarrera máxima durante la apertura	2mm
4.Rebote máximo durante la apertura	2mm
5.Velocidad de cierre (promedio del último espacio de contacto del 30%)	0,6 ± 0,2 m/seg.
6.Duración máxima del rebote de contacto (con un máximo de 2 rebotes)	≤2ms
7.Fuerza de compresión de contacto nominal	3150±200N
8. No simultaneidad de cierre y apertura de contactos trifásicos	≤2ms
VIDA (ESTIMADA)
1.Vida eléctrica a corriente nominal normal	50.000Operaciones
2.Vida eléctrica a la corriente nominal de cortocircuito	100Operaciones
3.Vida mecánica	50.000Operaciones
4.Límite de erosión de contacto	3mm
5.Vida útil	20 años
1. Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008. 2.* Las características nominales se proporcionarán a pedido

Características y ventajas del producto

El interruptor en vacío de 11 kV para generador VCB ofrece importantes ventajas en materiales, procesos y servicio. Los aspectos más destacados incluyen:

- Contactos de aleación de Cu-Cr de alta pureza, con valor de interrupción de corriente <3A, protegiendo el aislamiento del generador;

- Fuelle 316L importado + detección de fugas por espectrometría de masas de helio, con una tasa de fuga anual de <0,5% y una vida mecánica superior a 50.000 ciclos;

- Carcasa cerámica sellada por fusión de alta frecuencia, proporcionando un excelente aislamiento, adecuada para amplios rangos de temperatura, grandes altitudes y condiciones extremas de trabajo;

- 15 inspecciones integrales + trazabilidad de códigos QR, con una tasa de falla de <0,01%, compatible con los GCB convencionales y reemplazo sin herramientas;

- 40 centros técnicos globales que brindan un servicio integral 7×24 horas.

Aplicaciones de productos

Este producto tiene una amplia gama de aplicaciones y es adecuado para diversas condiciones operativas extremas, incluidas plantas de energía de turbinas de gas, subestaciones de almacenamiento de energía eólica/solar, suministros de energía de emergencia para hospitales y sistemas de energía marinos, brindando protección confiable para la conexión a la red del sistema de energía y el aislamiento de fallas.

Preguntas frecuentes

1. Servicios de personalización: Admite la personalización de módulos actuales e inteligentes, así como servicios OEM/ODM;

2. Garantía de calidad: control de calidad de todo el proceso con registros electrónicos rastreables;

3. Garantía y servicio posventa: garantía limitada de 10 años, con diagnóstico in situ y servicios de repuestos proporcionados por centros de servicio globales;

4. Pautas de instalación: Embalaje a prueba de humedad y resistente a los golpes durante el transporte; Después de una instalación adecuada, se deben probar la rigidez dieléctrica y las características mecánicas.
