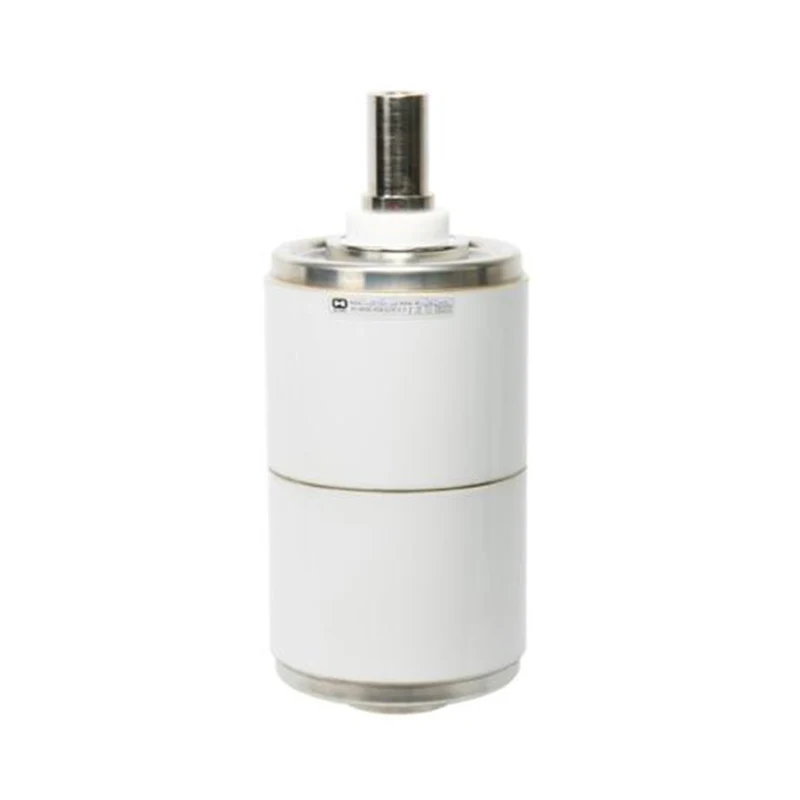

Interruptor de vacío de 33 kV para generador VCB

Model: TD545K

Sunway Hanguang, un fabricante profesional con más de cincuenta años de experiencia en el campo eléctrico, ha creado el interruptor de vacío de 33 kV para generador VCB, una unidad central de extinción de arco personalizada específicamente para disyuntores de generador (GCB). Este producto es compatible con sistemas de CA de 50/60 Hz y presenta un grado de vacío de ≤1,33×10⁻³Pa, lo que logra una interrupción sin arco y cero reencendido. Respaldado por estándares rigurosos y certificaciones autorizadas, se ha convertido en un proveedor de componentes clave confiable en el sector de generación de energía global. Su base de producción está ubicada en China y utiliza una fábrica inteligente para una producción en masa eficiente y un estricto control de calidad, brindando protección confiable para diversos sistemas de generación de energía.

Enviar Consulta

Descripción del Producto

El interruptor de vacío de 33 kV para generador VCB es una unidad central de extinción de arco personalizada por Sunway Hanguang para GCB, que lleva a cabo funciones críticas de aislamiento de fallas y protección contra cortocircuitos en sistemas de generación de energía. Es compatible con sistemas de CA de 50/60 Hz y puede manejar eficazmente operaciones frecuentes e impactos de cortocircuitos en escenarios de generación de energía a gran escala.

Sunway Hanguang ha estado profundamente involucrado en el campo eléctrico durante más de cincuenta años, utilizando equipos importados para construir líneas de producción inteligentes y posee 35 patentes principales. Sus productos han superado certificaciones autorizadas como KEMA y CESI, con más de 120.000 unidades instaladas en todo el mundo, obteniendo el reconocimiento de empresas de renombre como Huaneng, GE y Siemens, lo que demuestra la fortaleza de este fabricante chino.

Parámetros del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA
Frecuencia nominal	50/60Hz
Tensión nominal	40,5 kV, valor eficaz
Tensión soportada nominal de frecuencia industrial de corta duración (1 min)	95 kV, valor eficaz
Tensión nominal soportada al impulso del rayo	185 kV, pico
Corriente nominal	2000A
Resistencia del circuito a la fuerza de contacto nominal más baja	≤20Micro ohmios
Corriente nominal de corte en cortocircuito	25 kA, valor eficaz
Corriente nominal soportada de corta duración	25 kA, valor eficaz
Duración nominal del cortocircuito	4s
Corriente nominal máxima soportada	63kA, valor eficaz
Corriente nominal de cierre de cortocircuito	63kA, valor eficaz
Máx. Componente CC	40%
Corriente de ruptura nominal de un solo banco de capacitores	630A, valor eficaz
Corriente de ruptura nominal del banco de capacitores adosados	400A, rms
Secuencia de operación nominal	O-0,3(0,5)s-CO-180s-CO
DATOS MECÁNICOS
Peso de la cámara interruptora (aprox.)	8,23 kg
Peso de las piezas móviles	3,74 kg
Fuerza de cierre debida al fuelle y a la atmósfera.	170±40N
Fuerza requerida para mantener los contactos abiertos en toda su carrera	320±50N
REQUISITOS MECÁNICOS (REF. VCB)
Espacio entre contactos abiertos	18±2mm
Velocidad de apertura promedio (promedio del primer 75% del espacio de contacto)	1,6 ± 0,3 m/seg.
Velocidad de cierre promedio (promedio del último 30% del espacio de contacto)	1,3 ± 0,2 m/seg.
Fuerza final de contacto externo añadida nominal	2500±200N
Duración del rebote de contactos en la operación de cierre	≤2ms
No simultaneidad de Cierre y Apertura de Contactos Trifásicos	≤2ms
Rebote máximo durante la apertura	≤2mm
VIDA
Vida eléctrica a corriente nominal normal	20.000 operaciones
Vida eléctrica a la corriente nominal de cortocircuito	50 operaciones
Vida mecánica	30.000 operaciones
Límite de erosión de contacto	3mm
Duración	20 años
Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008. Las características nominales se proporcionarán bajo petición.

Características del producto y ventajas principales

El Interruptor en Vacío para Generador VCB de 33kV se destaca por su rendimiento y confiabilidad, cumpliendo plenamente con los altos estándares requeridos para escenarios de generación de energía a gran escala:

- Excelente protección de extinción de arco: utiliza contactos de aleación de Cu-Cr de alta pureza, con un valor de interrupción de corriente <3A, protegiendo el aislamiento del generador; Fuelles importados combinados con detección de fugas por espectrometría de masas de helio, con una tasa de fuga anual de <0,5%, lo que garantiza un funcionamiento estable.

- Resistencia ambiental superior: Diseño integrado de carcasa cerámica y brida metálica, con un voltaje soportado de frecuencia industrial de 95 kV/1 min, voltaje soportado por impulso de rayo de 185 kV y resistencia a un amplio rango de temperatura de -40 ℃ ~ +85 ℃ y una altitud de 4000 metros, adaptándose a condiciones de trabajo complejas. - Máximo control de calidad: cada unidad se somete a 15 inspecciones exhaustivas, con trazabilidad de códigos QR, lo que da como resultado una tasa de fallas de <0,01%, lo que demuestra las sofisticadas capacidades de fabricación de la fábrica inteligente de Sunway Hanguang.

- Alta adaptabilidad y fácil mantenimiento: Compatible con las principales plataformas GCB, reemplazo sin herramientas y admite expansión de monitoreo inteligente; 40 centros técnicos globales brindan servicio 7x24 horas.

Escenarios de aplicación del producto

El interruptor de vacío de 33 kV para generador VCB tiene una amplia gama de aplicaciones, adecuado para plantas de energía térmica, plantas de energía de turbinas de gas, plantas de energía nuclear, subestaciones de energía eólica marina, etc. También se puede utilizar en almacenamiento de energía a gran escala, sistemas de energía marina y suministros de energía de emergencia de centros de datos, brindando protección confiable para sistemas de generación de energía.

Preguntas frecuentes

1. Servicios de personalización: admite la personalización de módulos de monitoreo inteligente, de frecuencia operativa y de corriente, brindando una gama completa de servicios OEM/ODM, lo que demuestra las capacidades de adaptación flexible del fabricante.

2. Garantía de calidad: Los componentes principales se seleccionan cuidadosamente de marcas reconocidas, con control de calidad de proceso completo y registros electrónicos rastreables, lo que garantiza una calidad estable y confiable.

3. Garantía y servicio posventa: garantía limitada de 10 años, con puntos de servicio globales que brindan diagnóstico in situ, capacitación y suministro de repuestos, lo que garantiza una respuesta oportuna.

4. Notas de instalación: Embalaje a prueba de humedad y golpes durante el transporte, procedimientos de instalación estándar y pruebas de voltaje soportado y características mecánicas después de la instalación antes de la puesta en servicio.

Compromiso de marca

Como fabricante chino líder, Sunway Hanguang se adhiere a la filosofía de "la calidad primero, el cliente primero" y se compromete a proporcionar interruptores en vacío de 33 kV de alta calidad para generadores VCB a clientes globales. Mejoramos continuamente nuestros productos y servicios, esforzándonos por ser el proveedor preferido de componentes centrales en el campo de generación de energía global, contribuyendo a la seguridad y el desarrollo energético global.
