Interruptor de vacío de 24 kV para interruptor de ruptura de carga

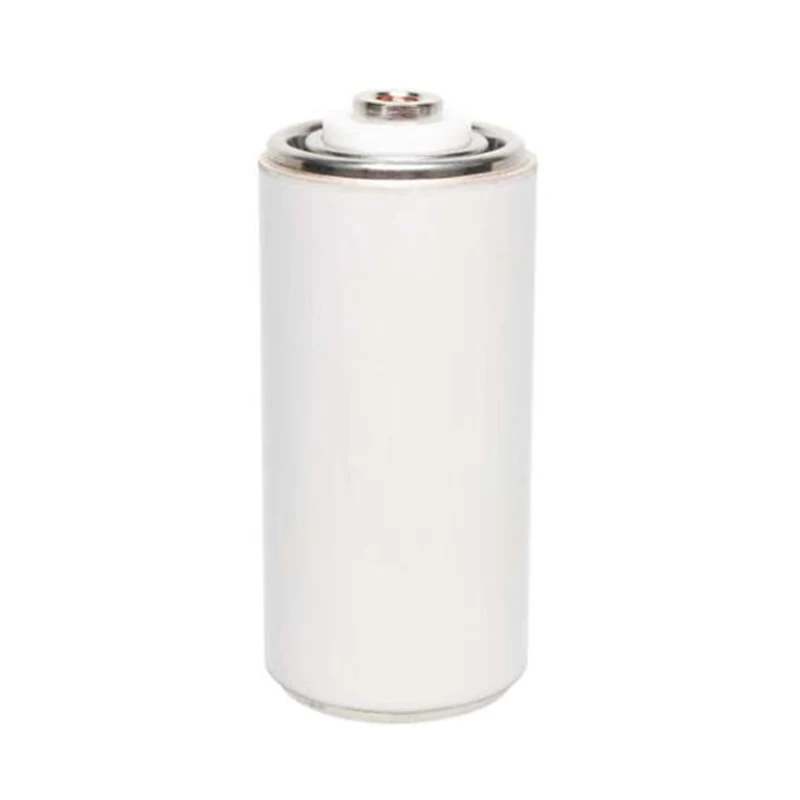

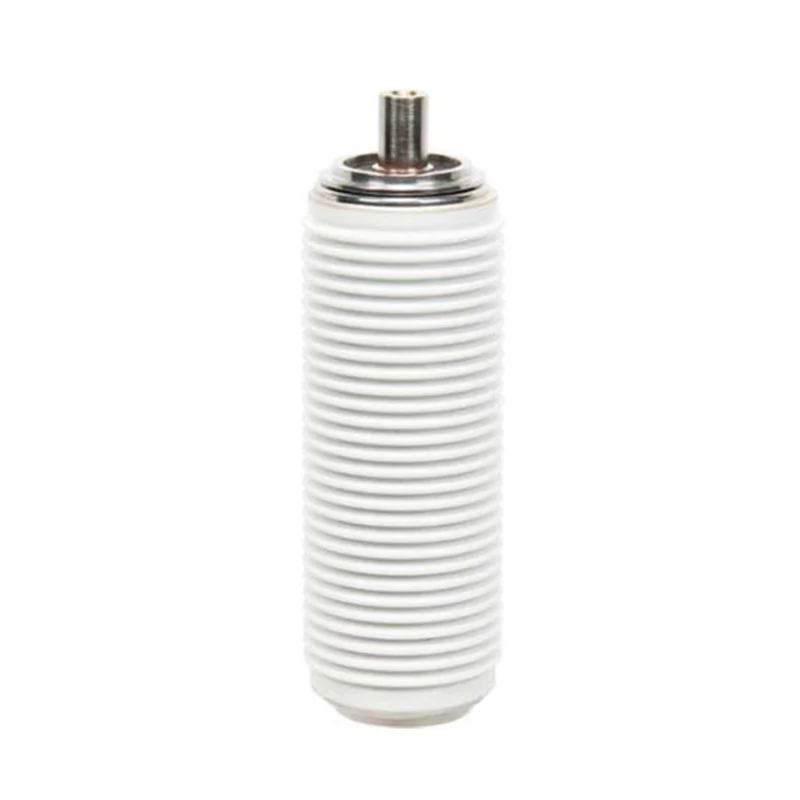

Model: TF413J, TF413V

El interruptor en vacío de 24 kV para interruptores-seccionadores con carga de Sunway Hanguang es una unidad central de extinción de arco diseñada específicamente para interruptores-seccionadores con carga de media tensión. Es compatible con sistemas de CA de 50/60 Hz, presenta un nivel de vacío de ≤1,33×10⁻³Pa y logra conmutación sin arco y cero reencendido, superando las deficiencias de los productos tradicionales. Como fabricante profesional con más de cincuenta años de experiencia en el campo eléctrico, la empresa aprovecha equipos de alta gama y patentes principales para garantizar que este producto pase numerosas pruebas autorizadas. Con más de 120.000 unidades instaladas en todo el mundo, ha obtenido el reconocimiento de reconocidas empresas nacionales e internacionales, convirtiéndose en la solución preferida en el campo de la distribución de energía de media tensión.

Enviar Consulta

Descripción del Producto

El interruptor en vacío de 24 kV para interruptores de corte en carga es un componente central de extinción de arco diseñado a medida por Sunway Hanguang, que incorpora los cincuenta años de experiencia tecnológica de la marca. Es compatible con sistemas de CA de 50/60 Hz, con un nivel de vacío estrictamente controlado de ≤1,33×10⁻³Pa, logrando conmutación sin arco y cero reencendido, resolviendo por completo los problemas de contaminación del producto SF₆ y el engorroso mantenimiento de los productos aislados por aire.

Como proveedor experimentado de productos eléctricos, Sunway Hanguang confía en líneas de producción automatizadas y más de 20 patentes principales para garantizar que el interruptor en vacío de 24 kV para interruptores de corte en carga cumpla con los estándares IEC, GB y otros, pasando pruebas integrales nacionales e internacionales, lo que demuestra la solidez de la fabricación china. Con más de 120.000 unidades instaladas en todo el mundo, que prestan servicios en más de 50 países y regiones, ha obtenido el reconocimiento de empresas como State Grid y Siemens.

Parámetros del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA
Modelo NO.	VITF24/630-16	VITF 24/630-16V
Frecuencia nominal	50/60Hz	50/60Hz
Tensión nominal	24 kV, valor eficaz	24 kV, valor eficaz
Tensión soportada nominal de frecuencia industrial de corta duración (1 min)	60 kV, valor eficaz	65 kV, valor eficaz
Tensión nominal soportada al impulso del rayo	125 kV, pico	125 kV, pico
Corriente nominal	630A	630A
Máxima resistencia de contacto con mínima fuerza de cierre	≤35Micro ohmios	≤35Micro ohmios
Corriente nominal soportada de corta duración	20 kA, valor eficaz	20 kA, valor eficaz
Duración nominal del cortocircuito	4s	4s
Corriente nominal máxima soportada	50 kA, valor eficaz	50 kA, valor eficaz
Corriente nominal de cierre de cortocircuito	50 kA, valor eficaz	50 kA, valor eficaz
Corriente nominal de corte de carga activa	630A	630A
Corriente de ruptura nominal en circuito cerrado	630A	630A
Capacidad nominal del transformador sin carga	1250kVA	1250kVA
Corriente nominal de rotura de carga del cable	10A	10A
Corriente de ruptura nominal de un solo banco de capacitores	400A	400A
Corriente de ruptura nominal del banco de capacitores adosados	400A	400A
DATOS MECÁNICOS
Peso de la cámara interruptora (aprox.)	1,25 kilos	2,18 kg
Peso de las piezas móviles	0,68 kg	0,72 kg
Fuerza de cierre debida al fuelle y a la atmósfera.	70±30N	70±30N
Fuerza requerida para mantener los contactos abiertos en toda su carrera	145±50N	130±50N
REQUISITOS MECÁNICOS (REF. VCB)
Espacio entre contactos abiertos	12±1mm	12±1mm
Velocidad de apertura promedio (promedio del primer 75% del espacio de contacto)	1,2 ± 0,2 m/s	1,2 ± 0,2 m/s
Velocidad de cierre promedio (promedio del último 30% del espacio de contacto)	0,7 ± 0,2 m/s	0,6 ± 0,2 m/s
Fuerza final de contacto externo añadida nominal	1000±100N	1000±100N
Fuerza de contacto externa agregada en el punto de contacto	750±80N	750±80N
Duración del rebote de contactos en la operación de cierre	≤2ms	≤2ms
No simultaneidad de Cierre y Apertura de Contactos Trifásicos	≤2ms	≤2ms
Rebote máximo durante la apertura	≤2ms	≤2ms
VIDA (ESTIMADA)
Vida de almacenamiento	20 años	20 años
Resistencia mecánica	10000Operaciones	10000Operaciones
Los contactos limitan la erosión	3mm	3mm
Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008.
Las características nominales se proporcionarán bajo petición.

Características y ventajas del producto

El interruptor en vacío de 24 kV para interruptores de corte en carga está optimizado para operación de alta frecuencia y requisitos de conmutación confiables, ofreciendo un rendimiento general excepcional. Sus principales ventajas son las siguientes:

1. Excelente rendimiento de conmutación y protección

Al utilizar contactos de aleación de Cu-Cr de alta pureza, con un valor de interrupción de corriente de <3 A, suprime la sobretensión de conmutación y su pequeña estabilidad de interrupción de corriente supera con creces el promedio de la industria, lo que garantiza la seguridad de los equipos posteriores.

2. Alto rendimiento de sellado y larga vida útil

Equipado con fuelles de acero inoxidable importados, la tasa de fuga anual es <0,5% y la vida útil de fatiga supera los 8000 ciclos, lo que elimina la necesidad de mantenimiento frecuente y reduce los costos de operación y mantenimiento.

3. Adaptabilidad ambiental superior

La carcasa de cerámica y la brida de metal están moldeadas integralmente, lo que proporciona un excelente aislamiento y resistencia a amplios rangos de temperatura, grandes altitudes y condiciones de trabajo complejas, lo que lo hace adecuado para diversos escenarios extremos de distribución de energía.

4. Riguroso control de calidad y mantenimiento conveniente.

La moderna fábrica de Sunway Hanguang implementa un estricto control de calidad: cada producto se somete a 10 pruebas, respalda la trazabilidad y cuenta con una tasa de fallas de <0,03%; es compatible con las principales plataformas, permite el reemplazo sin herramientas y ofrece servicio las 24 horas del día, los 7 días de la semana a través de su red global.

Escenarios de aplicación del producto

El interruptor en vacío de 24 kV para seccionadores de carga se usa ampliamente en gabinetes de redes de anillo urbano, salas de distribución de energía industrial, centros de datos, subestaciones de energía fotovoltaica/eólica y otros escenarios. Resiste condiciones operativas extremas, satisface las necesidades de conmutación de carga y aislamiento de cables, se alinea con las tendencias de neutralidad de carbono y no presenta riesgo de contaminación por gases.

Preguntas frecuentes

1. Servicios de personalización

Admite la personalización de módulos de monitoreo y corriente nominal, brinda servicios OEM/ODM y es compatible con múltiples estándares y diferentes marcas de interruptores de carga.

2. Garantía de calidad

Los componentes principales se seleccionan de marcas reconocidas, con control de calidad de proceso completo y registros electrónicos rastreables, lo que garantiza una calidad controlable.

3. Garantía y Servicio Postventa

Garantía limitada de 10 años, caída del vacío ≤20 % y red de servicio global que brinda instalación, diagnóstico y suministro de repuestos.

4. Notas de instalación

Garantice un transporte a prueba de humedad y golpes. La instalación debe cumplir con los requisitos ambientales. Después de la instalación, se recomienda realizar pruebas de resistencia de tensión y características mecánicas.
