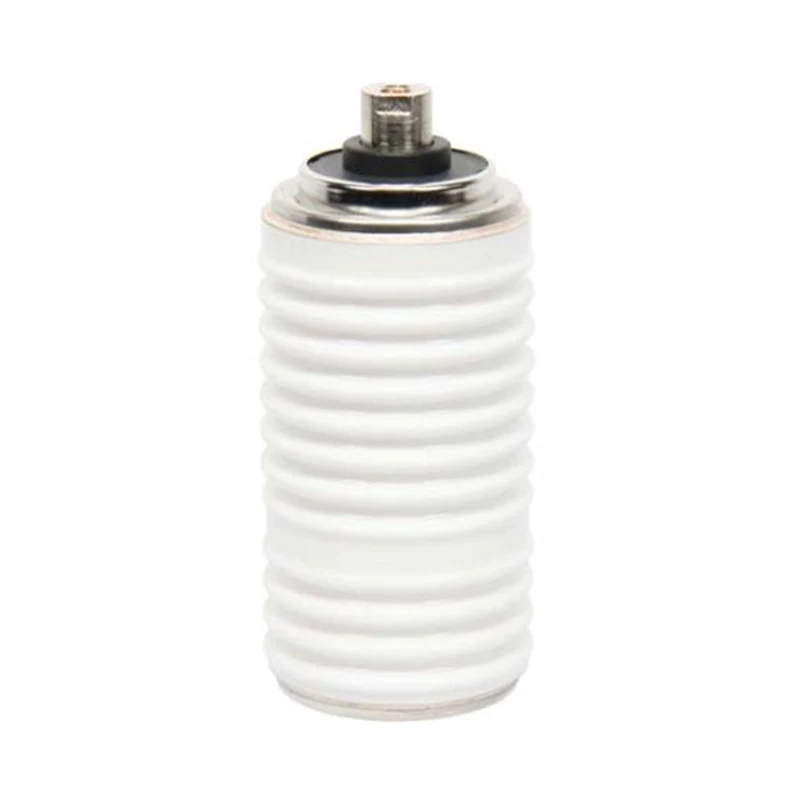

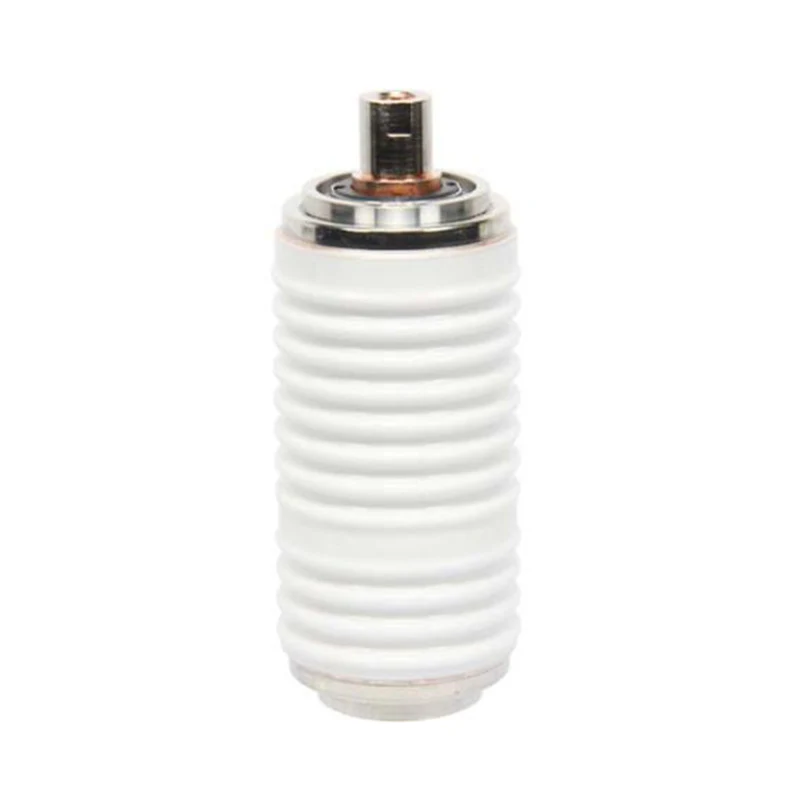

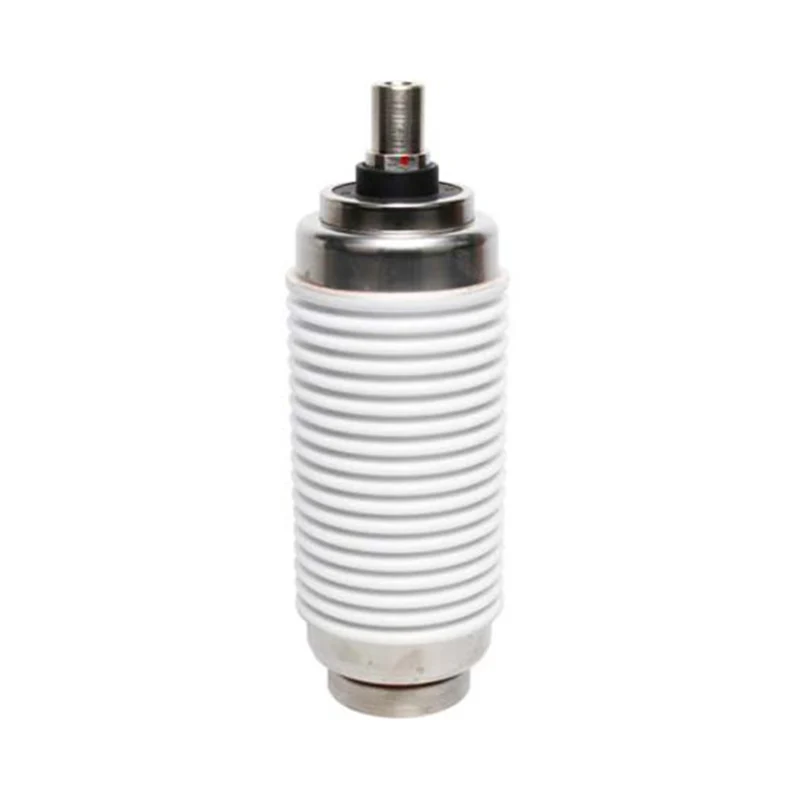

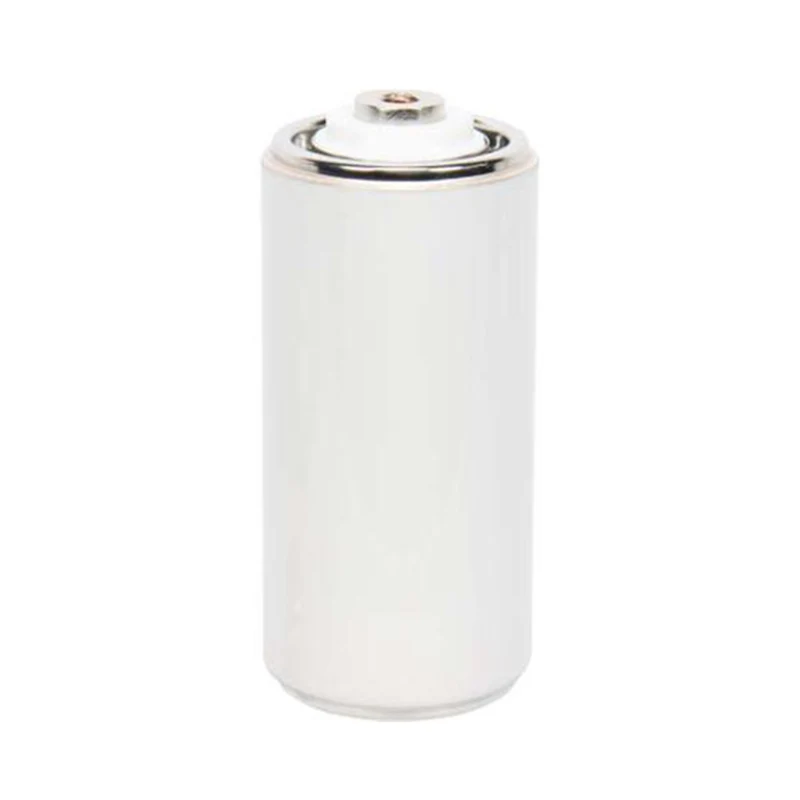

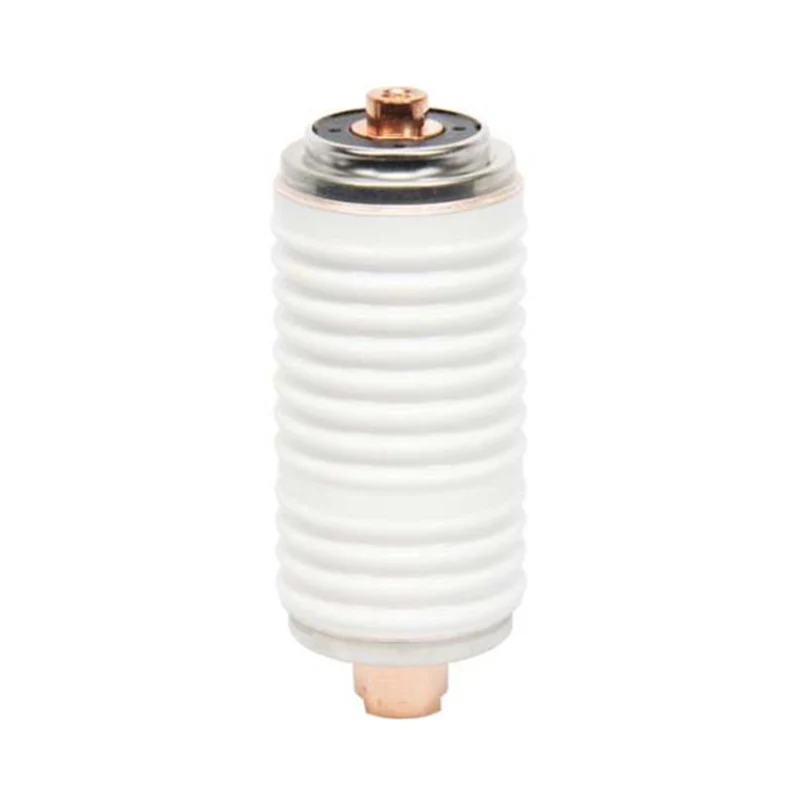

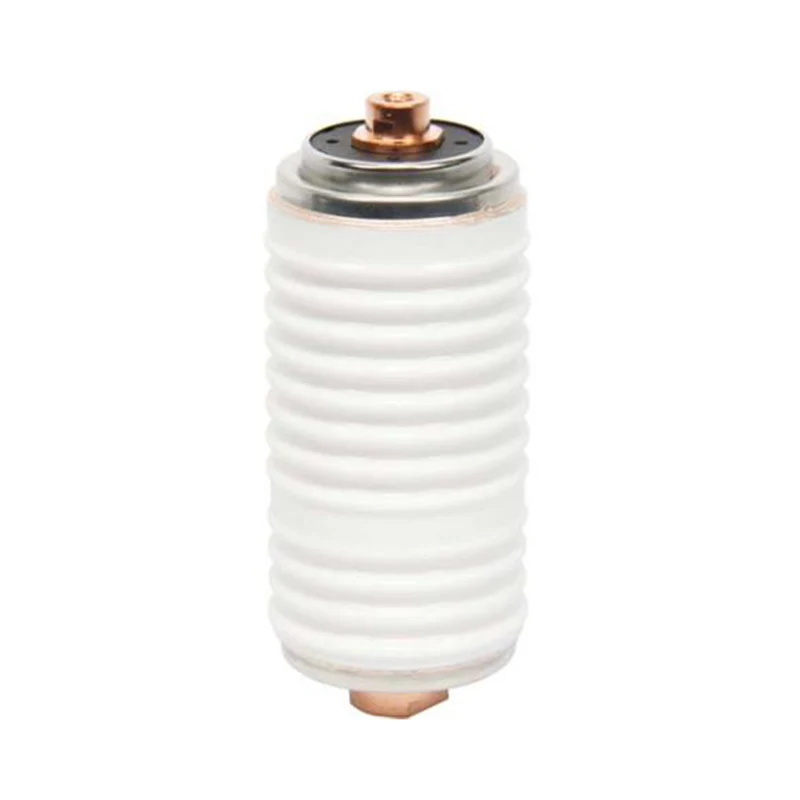

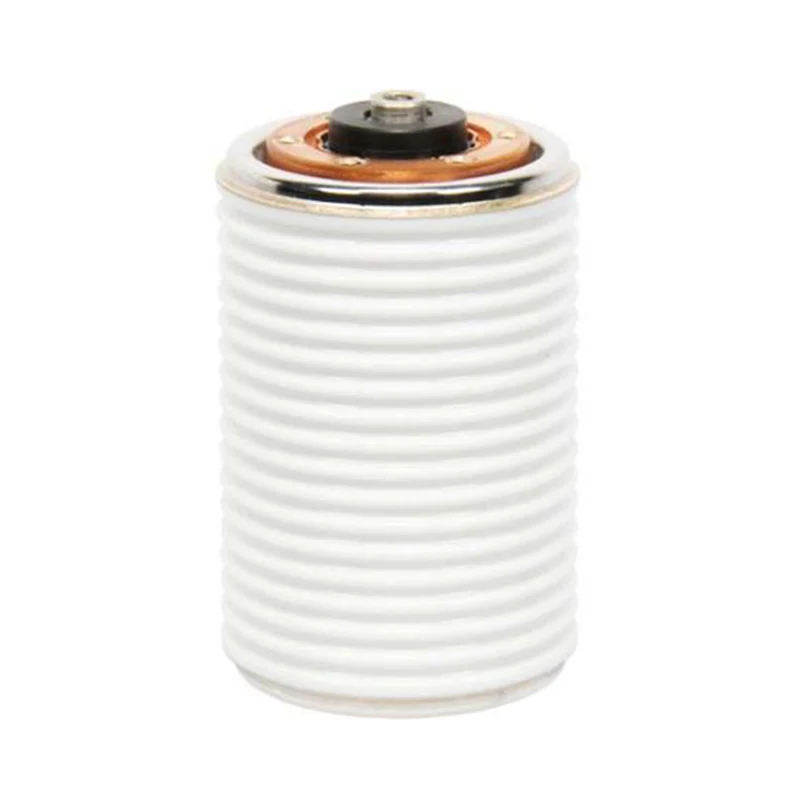

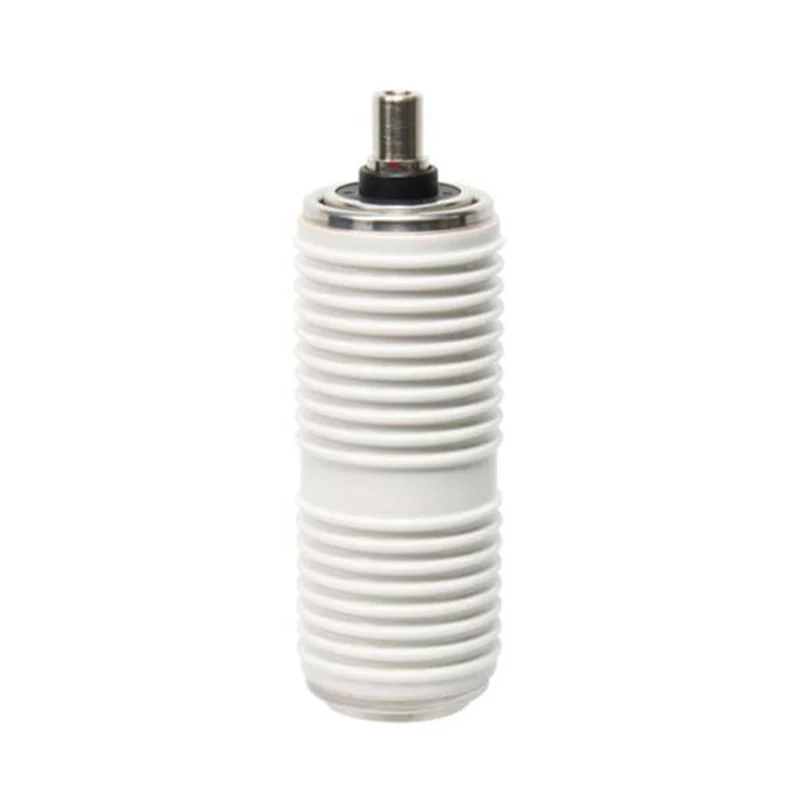

Interruptor de vacío de 12 kV para interruptor de ruptura de carga

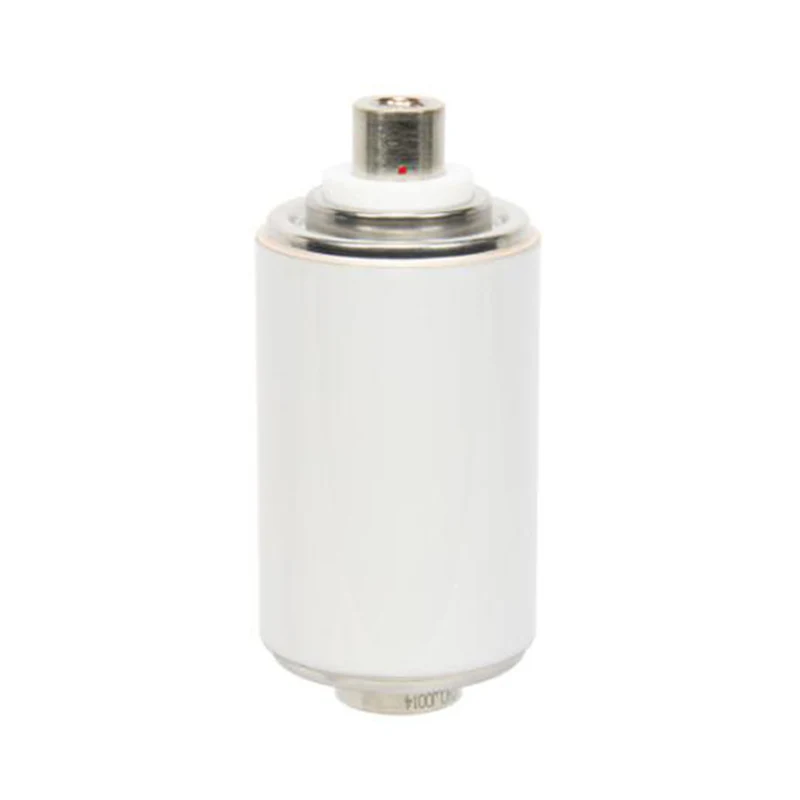

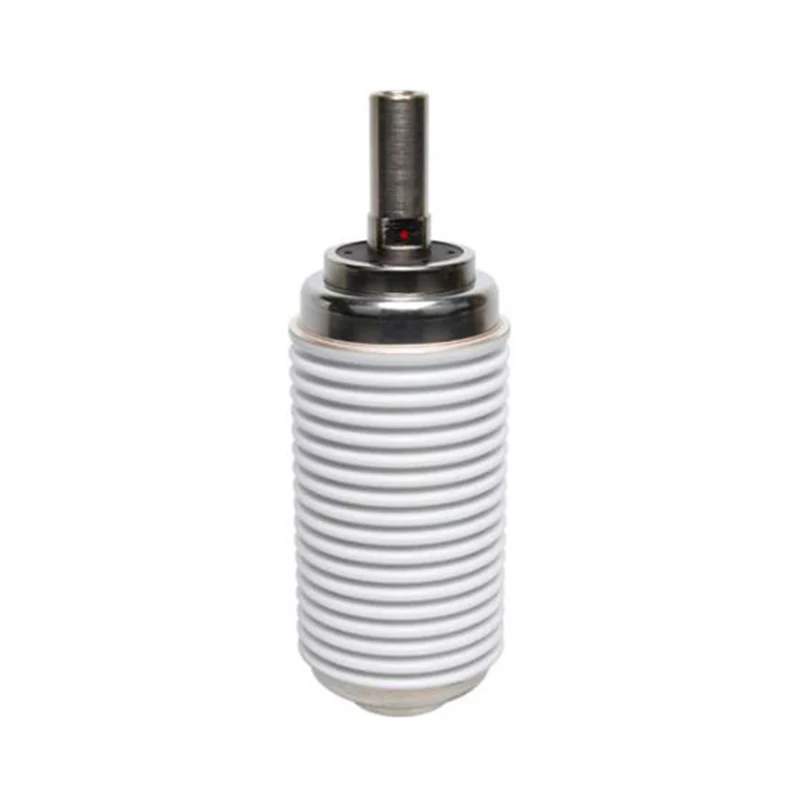

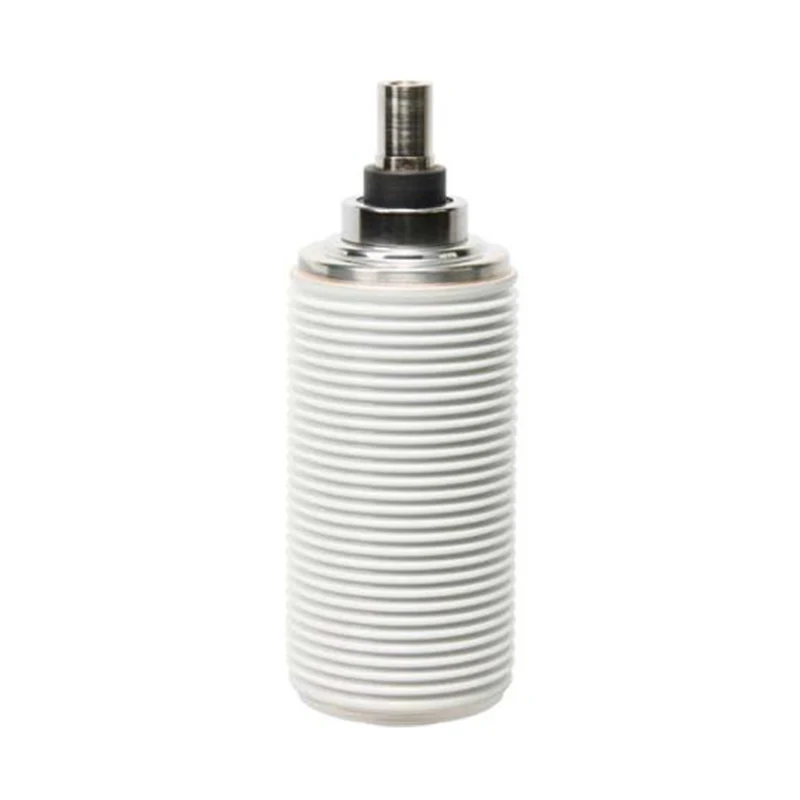

Model: TF314B, TF314P, TF314QN, TF314V, TF314NV, TF314J, TF314L, TF314X, TF324P, TF314D, TF314G

El interruptor en vacío Sunway Hanguang de 12 kV para interruptores de corte en carga es una unidad central de extinción de arco desarrollada específicamente para interruptores de corte en carga de media tensión. Como fabricante profesional con más de cincuenta años de experiencia en el campo eléctrico, Sunway Hanguang aprovecha sus líneas de producción inteligentes de alta gama y sus patentes principales para crear productos de alta calidad adaptados a sistemas de CA de 50/60 Hz. Este interruptor en vacío de 12 kV para interruptores-seccionadores con carga aborda los puntos débiles tradicionales con su alto grado de vacío y ventajas de interrupción sin arco, ha recibido múltiples certificaciones autorizadas y se usa ampliamente en todo el mundo. Como proveedor confiable, brindamos soporte integral desde nuestra base de fabricación en China, con procesos de fábrica estandarizados que garantizan la calidad durante todo el proceso.

Enviar Consulta

Descripción del Producto

El interruptor en vacío de 12 kV para interruptores-seccionadores en carga es un componente central diseñado específicamente por Sunway Hanguang para interruptores-seccionadores en carga de media tensión, adaptado a sistemas de CA de 50/60 Hz. Con un grado de vacío de ≤1,33×10⁻³Pa, logra una interrupción sin arco y cero reencendido, superando los inconvenientes de los productos tradicionales, como el alto mantenimiento, la contaminación significativa y las débiles capacidades de interrupción de corriente pequeña.

La empresa ha estado profundamente involucrada en el campo eléctrico durante más de cincuenta años, utilizando equipos importados de alta gama para construir líneas de producción inteligentes y posee más de 20 patentes principales. Sus productos han pasado certificaciones autorizadas internacionales. Este modelo de interruptor en vacío de 12 kV para interruptores-seccionadores en carga ha acumulado más de 150.000 instalaciones en todo el mundo, sirviendo a más de 60 países y regiones, y ha sido reconocido por reconocidas empresas nacionales e internacionales.

Parámetros del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA
Modelo NO.	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	VITF 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
Rated frequency	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
Tensión nominal	12 kV, valor eficaz	12 kV, valor eficaz	12 kV, valor eficaz	12 kV, valor eficaz	12 kV, valor eficaz	12 kV, valor eficaz	12 kV, valor eficaz	12 kV, valor eficaz	12 kV, valor eficaz	12 kV, valor eficaz
Tensión soportada nominal de frecuencia industrial de corta duración (1 min)	42 kV, valor eficaz	42 kV, valor eficaz	42 kV, valor eficaz	42 kV, valor eficaz	42 kV, valor eficaz	42 kV, valor eficaz	42 kV, valor eficaz	42 kV, valor eficaz	42 kV, valor eficaz	42 kV, valor eficaz
Tensión nominal soportada al impulso del rayo	95 kV, pico	75 kV, pico	95 kV, pico	95 kV, pico	95 kV, pico	95 kV, pico	75 kV, pico	95 kV, pico	95 kV, pico	95 kV, pico
Corriente nominal	630A	630A	630A	630A	630A	630A	630A	1250A	630A	630A
Máxima resistencia de contacto con mínima fuerza de cierre	≤35Micro ohmios	25Micro ohmios	35 micro ohmios	≤35Micro ohmios	≤35Micro ohmios	≤35Micro ohmios	25Micro ohmios	35 micro ohmios	≤35Micro ohmios	≤35Micro ohmios
Corriente nominal soportada de corta duración	20 kA, valor eficaz	20 kA, valor eficaz	20 kA, valor eficaz	20 kA, valor eficaz	20 kA, valor eficaz	20 kA, valor eficaz	20 kA, valor eficaz	20 kA, valor eficaz	20 kA, valor eficaz	20 kA, valor eficaz
Duración nominal del cortocircuito	4s	3s	4s	4s	4s	4s	3s	4s	4s	4s
Corriente nominal máxima soportada	50 kA, valor eficaz	50kA, pico	50 kA, valor eficaz	50 kA, valor eficaz	50 kA, valor eficaz	50 kA, valor eficaz	50kA, pico	50 kA, valor eficaz	50 kA, valor eficaz	50 kA, valor eficaz
Corriente nominal de cierre de cortocircuito	50 kA, valor eficaz	50 kA, valor eficaz	50kA, pico	50 kA, valor eficaz	50 kA, valor eficaz	50 kA, valor eficaz	50 kA, valor eficaz	50kA, pico	50 kA, valor eficaz	50 kA, valor eficaz
Corriente nominal de corte de carga activa	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
Corriente de ruptura nominal en circuito cerrado	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
Capacidad nominal del transformador sin carga	1250kVA	10A	100A	1250kVA	1250kVA	1250kVA	10A	100A	1250kVA	1250kVA
Corriente nominal de rotura de carga del cable	10A	630A	10A	10A	10A	10A	630A	10A	10A	10A
Corriente de ruptura nominal de un solo banco de capacitores	400A	400A	400A	400A	400A	400A	400A	400A	400A	400A
Corriente de ruptura nominal del banco de capacitores adosados	400A	3150A	400A	400A	400A	400A	3150A	400A	400A	400A

MECHANICAL DATA
Modelo NO.	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	VITF 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
Peso de la cámara interruptora (aprox.)	0,98kg	1,18 kilos	1,64 kilos	1,81 kilos	1,81 kilos	1,09 kilos	1,09 kilos	1,18 kilos	1,02 kilos	1,12 kilos
Peso de las piezas móviles	0,41 kg	0,8 kilos	0,58 kg	0,54 kg	0,54 kg	0,36 kg	0,8 kilos	0,58 kg	0,43 kg	0,49 kg
Fuerza de cierre debida al fuelle y a la atmósfera.	70±30N	8,0 kgF	60±30N	70±30N	70±30N	70±30N	8,0 kgF	60±30N	70±30N	70±30N
Fuerza requerida para mantener los contactos abiertos en toda su carrera	130±50N	11,8 kgF	130±40N	130±50N	130±50N	130±50N	11,8 kgF	130±40N	130±50N	130±50N

REQUISITOS MECÁNICOS (REF. VCB)
Modelo NO.	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	VITF 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
Espacio entre contactos abiertos	8±1mm	8±1 milímetro	9±1 milímetro	9±1mm	9±1mm	8±1mm	8±1 milímetro	9±1 milímetro	8±1mm	8±1mm
Velocidad de apertura promedio (promedio del primer 75% del espacio de contacto)	1,2 ± 0,2 m/s	1,0-1,4 m/seg.	1,0 ± 0,2 m/seg.	1,2 ± 0,2 m/s	1,2 ± 0,2 m/s	1,2 ± 0,2 m/s	1,0-1,4 m/seg.	1,0 ± 0,2 m/seg.	1,2 ± 0,2 m/s	1,2 ± 0,2 m/s
Velocidad de cierre promedio (promedio del último 30% del espacio de contacto)	0,6 ± 0,2 m/s	0,6-1,0 m/seg.	0,6 ± 0,2 m/seg.	0,6 ± 0,2 m/s	0,6 ± 0,2 m/s	0,6 ± 0,2 m/s	0,6-1,0 m/seg.	0,6 ± 0,2 m/seg.	0,6 ± 0,2 m/s	0,6 ± 0,2 m/s
Fuerza final de contacto externo añadida nominal	1000±100N	1000±100N	1000±100N	1000±100N	1000±100N	1000±100N		1000±100N	1000±100N	1000±100N
Fuerza de contacto externa agregada en el punto de contacto	750±80N	750±80N	750±80N	750±80N	750±80N	750±80N		750±80N	750±80N	750±80N
Duración del rebote de contactos en la operación de cierre	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms		≤2ms	≤2ms	≤2ms
No simultaneidad de Cierre y Apertura de Contactos Trifásicos	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms			≤2ms	≤2ms
Rebote máximo durante la apertura	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms		2mm	≤2ms	≤2ms

VIDA (ESTIMADA)
Modelo NO.	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	VITF 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
Vida de almacenamiento	20 años	20 años	20 años	20 años	20 años	20 años	20 años	20 años	20 años	20 años
Resistencia mecánica	10000 operaciones	10000 operaciones	10000 operaciones	10000 operaciones	10000 operaciones	10000 operaciones	10000 operaciones	10000 operaciones	10000 operaciones	10000 operaciones
Los contactos limitan la erosión	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm
Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008.
Las características nominales se proporcionarán bajo petición.

Características y ventajas del producto

El interruptor en vacío Sunway Hanguang de 12 kV para interruptores de corte en carga presenta materiales, estructura y pruebas mejorados y optimizados, con excelentes ventajas principales:

1. Materiales de alta calidad, excelente rendimiento: utiliza contactos de aleación de Cu-Cr de alta pureza con un valor de interrupción de corriente de <3 A, lo que suprime la sobretensión operativa; combinado con fuelles importados, la tasa de fuga anual es <0,5% y la vida útil a la fatiga supera los 10.000 ciclos.

2. Estructura optimizada, amplia aplicabilidad: Diseño integrado de carcasa cerámica y brida metálica, resistente al voltaje, temperatura y gran altitud, adecuado para nivel de contaminación IV y capaz de soportar diversas condiciones de trabajo extremas.

3. Pruebas rigurosas, calidad controlable: Cada unidad se somete a 10 pruebas integrales, con trazabilidad de código QR, lo que resulta en una tasa de falla de <0,03%, muy superior al promedio de la industria. 4. Adaptación conveniente y servicio integral: Compatible con las principales plataformas de interruptores de corte en carga, lo que permite un reemplazo rápido y sin herramientas. Se encuentran disponibles módulos de monitoreo inteligente opcionales y 25 centros técnicos globales brindan servicio las 24 horas, los 7 días de la semana.

Aplicaciones de productos

Este producto se usa ampliamente en gabinetes de redes de anillo urbano, salas de distribución de energía industrial, centros de datos, subestaciones de energía fotovoltaica/eólica y otros escenarios. Está adaptado a condiciones de trabajo extremas y satisface las necesidades de conmutación de líneas eléctricas y operación de transformadores, contribuyendo a la distribución inteligente de energía y la neutralidad de carbono.

Preguntas frecuentes

1. Servicios de personalización: admite la personalización de módulos inteligentes, corriente nominal, etc., y proporciona servicios OEM/ODM para cumplir con diversos requisitos estándar.

2. Garantía de calidad: los componentes principales se seleccionan cuidadosamente de marcas reconocidas, con control de calidad de proceso completo, trazabilidad de códigos QR y cumplimiento de múltiples estándares nacionales e internacionales.

3. Garantía y servicio posventa: garantía limitada de 10 años, que garantiza una caída del vacío ≤20%, con soporte posventa integral proporcionado por centros de servicio globales.

4. Pautas de instalación: transporte a prueba de humedad y golpes, instalación estandarizada y pruebas posteriores a la instalación de voltaje soportado y características mecánicas para garantizar la compatibilidad.

Compromiso de la empresa

Como fabricante y proveedor profesional, Sunway Hanguang, confiando en su base de producción en China y su red de servicio global, optimiza continuamente el rendimiento de su interruptor en vacío para interruptor de corte en carga de 12 kV, brindando soluciones confiables, eficientes y respetuosas con el medio ambiente para el campo global de distribución de energía de media tensión.
