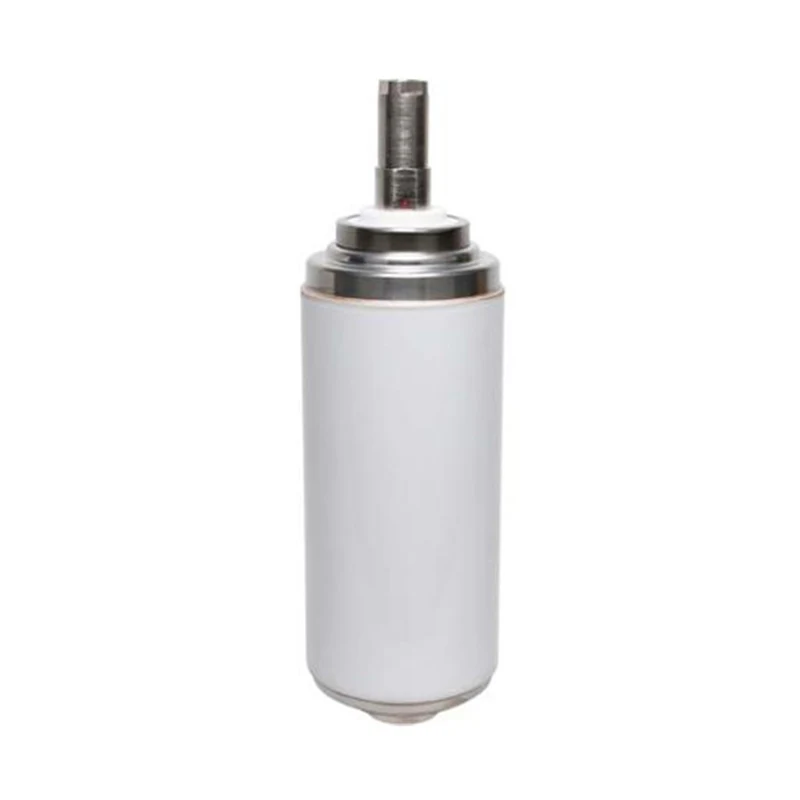

Interruptor de vacío de 33 kV para interruptor de ruptura de carga

Model: TF512P

Sunway Hanguang, un fabricante profesional con más de cincuenta años de experiencia en el campo eléctrico, desarrolla y fabrica el interruptor en vacío de 33 kV para interruptor de corte en carga (modelo VITF 33/630-16P), la unidad central de extinción de arco para interruptores de corte en carga de media tensión. Este producto es compatible con sistemas de 50/60 Hz, tiene un grado de vacío de ≤1,33×10⁻³Pa, logrando una conmutación sin arco y superando las deficiencias de los productos tradicionales. Basándose en equipos avanzados y un control de calidad de todo el proceso, el producto ha pasado numerosas pruebas autorizadas, con más de 100.000 unidades instaladas en todo el mundo, sirviendo a más de 60 países y regiones. Como proveedor confiable, ofrece soluciones de distribución de energía de media tensión de alta calidad a clientes en China y en todo el mundo.

Enviar Consulta

Descripción del Producto

El interruptor en vacío de 33 kV para interruptor de carga en carga es un componente central desarrollado específicamente por Sunway Hanguang para interruptores de carga en carga de media tensión, correspondiente al modelo VITF 33/630-16P, compatible con los sistemas de CA de 50/60 Hz utilizados a nivel mundial, y es la garantía principal para una conmutación confiable de interruptores de carga en carga.

Sunway Hanguang ha construido una fábrica estandarizada y totalmente automatizada, confiando en equipos alemanes y japoneses avanzados para lograr un control total del proceso. Con más de 20 patentes principales, el producto cumple con estándares autorizados como IEC 62271-200 y ha sido reconocido por State Grid, Siemens y otros. Con más de 100.000 unidades instaladas en todo el mundo, ha acumulado una experiencia madura en aplicaciones en condiciones de trabajo extremas.

Parámetros del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA
Modelo NO.	VITF 33/630-16P
Frecuencia nominal	50/60Hz
Tensión nominal	12 kV, valor eficaz
Tensión soportada nominal de frecuencia industrial de corta duración (1 min)	42 kV, valor eficaz
Tensión nominal soportada al impulso del rayo	75 kV, pico
Corriente nominal	630A
Máxima resistencia de contacto con mínima fuerza de cierre	25Micro ohmios
Corriente nominal soportada de corta duración	16 kA, valor eficaz
Duración nominal del cortocircuito	3s
Corriente nominal máxima soportada	40kA, pico
Corriente nominal de cierre de cortocircuito	40 kA, valor eficaz
Corriente nominal de corte de carga activa	630A
Corriente de ruptura nominal en circuito cerrado	630A
Capacidad nominal del transformador sin carga	10A
Corriente nominal de rotura de carga del cable	630A
Corriente de ruptura nominal de un solo banco de capacitores	400A
Corriente de ruptura nominal del banco de capacitores adosados	3150A
DATOS MECÁNICOS
Peso de la cámara interruptora (aprox.)	1,65 kilos
Peso de la pieza móvil (aprox.)	0,8 kilos
Fuerza de cierre debida al fuelle y a la atmósfera	8,0 kgF
Fuerza necesaria para mantener los contactos abiertos en toda su carrera	11,8 kgF
REQUISITOS MECÁNICOS (REF. VCB)
Contacto Accidente cerebrovascular	8±1 milímetro
Velocidad de apertura (promedio de 75 espacios de contacto)	1,0-1,4 m/seg.
Sobrecarrera máxima durante la apertura	2mm
Rebote máximo durante la apertura	2mm
Velocidad de cierre (promedio del último espacio de contacto del 30 %)	0,6-1,0 m/seg.
Duración máxima del rebote de contacto (con un máximo de 2 rebotes)	0,002 segundos
Fuerza de compresión de contacto nominal	7,0-9,0 kgF
VIDA (ESTIMADA)
Vida de almacenamiento	20 años
Resistencia mecánica	10000Operaciones
Los contactos limitan la erosión	3mm
Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008.
Las características nominales se proporcionarán bajo petición.

Características y ventajas del producto

Este producto está profundamente optimizado para los requisitos de operación de alta frecuencia de los interruptores seccionadores de carga de 33 kV, con un rendimiento integral líder en la industria: utiliza contactos de aleación de Cu-Cr de alta pureza, con un valor de interrupción de corriente de <3 A, lo que suprime la sobretensión operativa y proporciona una gran estabilidad para pequeñas interrupciones de corriente; los fuelles de acero inoxidable 316L importados garantizan un sellado confiable, con una tasa de fuga anual de <0,5 % y una vida mecánica de más de 10 000 ciclos; tiene un excelente aislamiento, adecuado para amplios rangos de temperatura, grandes altitudes y condiciones de trabajo complejas; Cada producto se somete a 12 pruebas rigurosas, admite trazabilidad y ofrece operación y mantenimiento convenientes, con servicio las 24 horas del día, los 7 días de la semana, brindado por 25 centros técnicos globales.

Aplicaciones de productos

El interruptor en vacío de 33 kV para seccionadores de carga tiene una amplia gama de aplicaciones, que cubren escenarios convencionales como redes eléctricas principales urbanas, parques industriales y centros de datos, así como condiciones operativas extremas como energía eólica marina, tránsito ferroviario y subestaciones de gran altitud.

Cumple con precisión los requisitos básicos, como la conmutación de carga y el aislamiento de cables, está libre de contaminación por gases, se alinea con la tendencia de neutralidad de carbono y brinda soporte básico para la actualización de la distribución de energía inteligente en China y en todo el mundo, adaptándose a diversos escenarios exigentes de distribución de energía de media tensión.

Preguntas frecuentes

1. Servicios de personalización: admite la personalización de módulos inteligentes y de corriente nominal, proporciona servicios OEM/ODM y es compatible con varios estándares y diferentes marcas de interruptores de carga.

2. Garantía de calidad: componentes centrales seleccionados, control de calidad de proceso completo, informes de prueba rastreables y verificables disponibles.

3. Garantía y servicio posventa: garantía limitada de 10 años, la red de servicio global proporciona servicios rápidos in situ y de repuestos.

4. Notas de instalación: Transporte a prueba de humedad y golpes, instalación estandarizada y pruebas para garantizar la compatibilidad con el cuerpo del interruptor.
