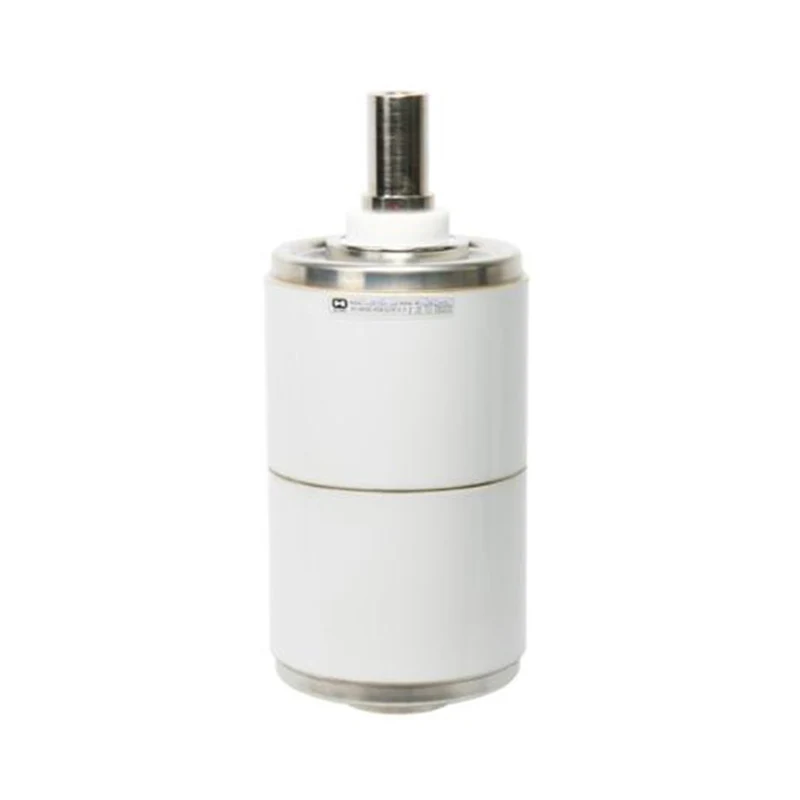

Interruptor de vacío de 36KV para disyuntor ferroviario

Model: TD545A

Sunway Hanguang, un fabricante profesional con más de cincuenta años de experiencia en el campo eléctrico, ha desarrollado el interruptor de vacío de 36 kV para disyuntor ferroviario, una unidad central de extinción de arco diseñada específicamente para disyuntores de alto voltaje en sistemas de tránsito ferroviario. Los modelos principales incluyen VI-RCB-36/1250-31.5 y VI-RCB-36/2000-25, adecuados para sistemas de CA de 50/60 Hz. El nivel de vacío está estrictamente controlado en ≤1,33×10⁻³Pa, lo que permite una interrupción sin arco y cero reencendido, abordando específicamente diversos desafíos exigentes en el tránsito ferroviario.

Enviar Consulta

Descripción del Producto

El interruptor de vacío de 36 kV para disyuntor ferroviario es un componente de protección central de los sistemas de suministro de energía de alto voltaje en tránsito ferroviario, lo que garantiza el funcionamiento seguro y estable de la red de suministro de energía de tracción. Es perfectamente adecuado para entornos hostiles con alta vibración y funcionamiento frecuente. Su fábrica utiliza equipos avanzados para una producción en masa totalmente automatizada. Con su calidad confiable, el producto se ha convertido en un proveedor confiable de elección en el sector de tránsito ferroviario global, no solo vendiéndose bien a nivel nacional sino también adaptándose para proyectos de "La Franja y la Ruta" en el extranjero, lo que demuestra la fortaleza de la fabricación china.

La empresa utiliza líneas de producción automatizadas construidas con equipos importados de Alemania y Japón y posee más de 30 patentes principales. A través de pruebas de proyectos integrales y multisistema, este producto ha acumulado más de 150.000 unidades instaladas en todo el mundo, sirviendo a más de 60 proyectos de tránsito ferroviario, y ha sido reconocido por empresas como Siemens y CRRC, acumulando experiencia madura en aplicaciones en escenarios complejos.

Parámetros del producto

CAPACIDADES ELÉCTRICAS (Trifásicas) BASE SIMÉTRICA
Frecuencia nominal	50/60Hz
Tensión nominal	40,5 kV, valor eficaz
Tensión soportada nominal de frecuencia industrial de corta duración (1 min)	95 kV, valor eficaz
Tensión nominal soportada al impulso del rayo	185 kV, pico
Corriente nominal	2000A
Resistencia del circuito a la fuerza de contacto nominal más baja	≤20Micro ohmios
Corriente nominal de corte en cortocircuito	25 kA, valor eficaz
Corriente nominal soportada de corta duración	25 kA, valor eficaz
Duración nominal del cortocircuito	4s
Corriente nominal máxima soportada	63kA, valor eficaz
Corriente nominal de cierre de cortocircuito	63kA, valor eficaz
Máx. Componente CC	40%
Corriente de ruptura nominal de un solo banco de capacitores	630A, valor eficaz
Corriente de ruptura nominal del banco de capacitores adosados	400A, rms
Secuencia de operación nominal	O-0,3(0,5)s-CO-180s-CO
DATOS MECÁNICOS
Peso de la cámara interruptora (aprox.)	8,23 kg
Peso de las piezas móviles	3,74 kg
Fuerza de cierre debida al fuelle y a la atmósfera.	170±40N
Fuerza requerida para mantener los contactos abiertos en toda su carrera	320±50N
REQUISITOS MECÁNICOS (REF. VCB)
Espacio entre contactos abiertos	18±2mm
Velocidad de apertura promedio (promedio del primer 75% del espacio de contacto)	1,6 ± 0,3 m/seg.
Velocidad de cierre promedio (promedio del último 30% del espacio de contacto)	1,3 ± 0,2 m/seg.
Fuerza final de contacto externo añadida nominal	2500±200N
Duración del rebote de contactos en la operación de cierre	≤2ms
No simultaneidad de Cierre y Apertura de Contactos Trifásicos	≤2ms
Rebote máximo durante la apertura	≤2mm
VIDA
Vida eléctrica a corriente nominal normal	20.000Operaciones
Vida eléctrica a la corriente nominal de cortocircuito	50Operaciones
Vida mecánica	30.000Operaciones
Límite de erosión de contacto	3mm
Duración	20 años
Cumple o supera los requisitos de resistencia eléctrica de clase E2 para servicio de recierre automático según IEC 62271-200 y JB 8738-2008. Las características nominales se proporcionarán bajo petición.

Características y ventajas del producto

1. Excelente extinción de arco y rendimiento eléctrico

Al utilizar contactos de aleación de Cu-Cr de alta pureza, el valor de interrupción de corriente es <3A, con fuertes propiedades antisoldadura, lo que suprime eficazmente la sobretensión operativa, protege los equipos sensibles y garantiza el rendimiento estable de extinción del arco del interruptor de vacío de 36 kV para disyuntor ferroviario.

2. Sellado confiable y larga vida útil

Equipado con fuelles de acero inoxidable importados, la tasa de fuga anual es <0,5%, con una vida mecánica de 30.000 ciclos y una vida eléctrica de 20.000 ciclos, logrando un funcionamiento sin mantenimiento a largo plazo y reduciendo significativamente los costos de mantenimiento.

3. Adaptabilidad ambiental superior

La carcasa cerámica de alta resistencia ofrece un excelente aislamiento, cumple con los estándares de resistencia a las vibraciones, soporta un amplio rango de temperatura de -40 ℃ a +85 ℃ y grandes altitudes, y tiene una clasificación de protección IP67, lo que la hace adecuada para diversos escenarios complejos de tránsito ferroviario y mejora aún más la adaptabilidad ambiental del interruptor en vacío de 36 KV para disyuntores ferroviarios.

4. Riguroso control de calidad y mantenimiento conveniente

Cada producto se somete a 15 inspecciones exhaustivas, se puede rastrear mediante un código QR y tiene una tasa de fallas en el campo de <0,01%; el diseño modular facilita el reemplazo y hay módulos de monitoreo opcionales disponibles. El servicio 7x24 horas es proporcionado por 35 centros técnicos en todo el mundo.

Aplicaciones de productos

Este producto se utiliza ampliamente en escenarios de suministro de energía para trenes de alta velocidad, ferrocarriles de transporte pesado y metros, y realiza tareas como conmutación de carga e interrupción de fallas. Sin emisiones de SF₆, cumple con los requisitos de protección ambiental y es adecuado para proyectos de tránsito ferroviario nacionales e internacionales, brindando soporte central para el funcionamiento seguro y estable de los sistemas de suministro de energía globales.

Preguntas frecuentes

- Servicios de personalización: admite múltiples estándares, proporciona servicios OEM/ODM y ofrece entrega en 7 a 15 días para modelos estándar, compatibles con los equipos de los principales fabricantes.

- Garantía de Calidad: Los componentes principales se seleccionan cuidadosamente de marcas reconocidas, con control de calidad automatizado durante todo el proceso, asegurando la trazabilidad del producto y una calidad controlable.

- Garantía y Servicio Postventa: Garantía limitada de 10 años, garantizando una caída del vacío no superior al 20%, con soporte técnico y de mantenimiento brindado por centros de servicio globales.

- Pautas de instalación: Requiere transporte a prueba de humedad y resistente a los golpes; la instalación debe cumplir con los requisitos pertinentes; Se recomiendan pruebas de presión y características mecánicas después de la instalación.

Fortaleza de la marca

Sunway Hanguang posee una moderna fábrica y ha estado profundamente involucrado en el campo eléctrico durante más de cincuenta años. Con equipos avanzados, patentes básicas y un sistema de pruebas integral, se ha convertido en un proveedor global de alta calidad, potenciando la industria de tránsito ferroviario de China y llevando productos de alta calidad al mundo.
