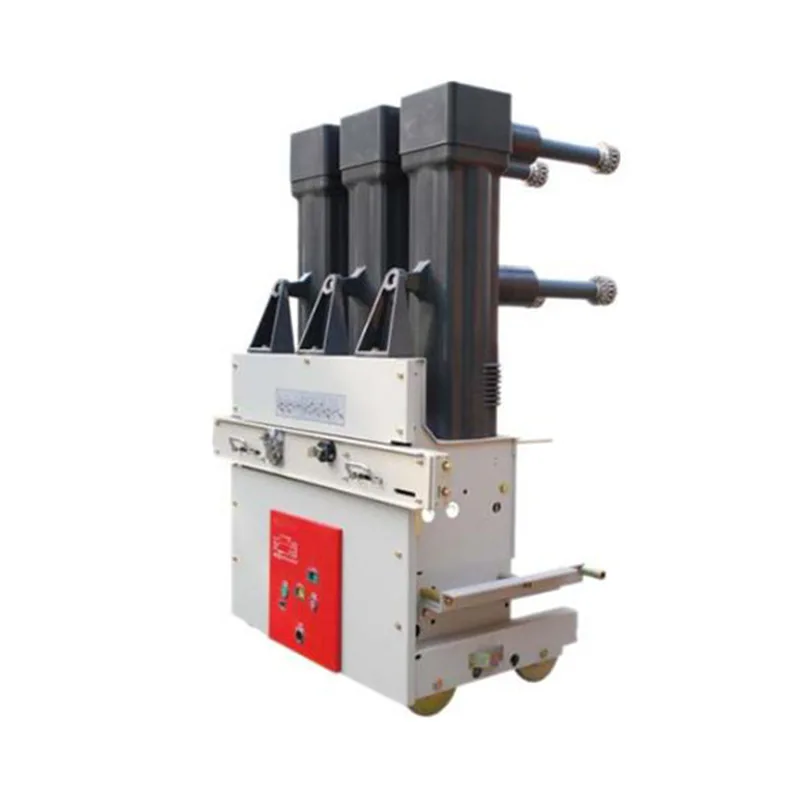

Disyuntor de vacío de 40,5 kV

El disyuntor en vacío Sunway Hanguang de 40,5 KV está diseñado específicamente para sistemas de media tensión de 50/60 Hz y cubre modelos como VCB 40,5/1250-25, 1600-31,5 y 2000-40. Es un equipo interior básico para redes de distribución de energía de 35 kV/40,5 kV. Adopta un diseño de tipo dividido, con el interruptor de vacío integrado en la parte superior y el mecanismo de operación por resorte en la parte inferior. Incorpora tecnología patentada de extinción de arco de alto vacío y proceso APG de resina epoxi para postes sellados sólidamente. Aprovechando más de cincuenta años de experiencia desde su fundación en 1968, integra un proceso de sellado único y un control de calidad de cadena completa, cumpliendo con estándares industriales e internacionales como IEC 60947-2. Es directamente compatible con los principales cuadros de distribución de marcas como ABB, Siemens y Schneider.

El disyuntor en vacío de 40,5 KV se exporta a Europa, América, Medio Oriente y el Sudeste Asiático. Las exportaciones han crecido más del 10% anual en la última década y opera de manera estable en más de 600 proyectos en todo el mundo. Con su alta confiabilidad, fuerte adaptabilidad ambiental y servicio integral, se ha convertido en un equipo central en los sectores de energía, nuevas energías, petroquímica y tránsito ferroviario. Como empresa de alta tecnología especializada en equipos eléctricos de alto voltaje desde hace más de cincuenta años en China, somos un proveedor y fabricante profesional con capacidades de cadena totalmente industrial. Nuestra propia fábrica integra procesos líderes a nivel internacional y un riguroso control de calidad. Nuestros productos cumplen con múltiples estándares industriales e internacionales, son compatibles con los principales tipos de tableros importados y se exportan a nivel mundial, con más de 350,000 unidades instaladas. Es el equipo preferido en muchos campos.

Características principales del producto

1. Tecnología central líder, rendimiento estable de extinción de arco

Equipado con un interruptor de vacío de contacto de campo magnético longitudinal de Cu-Cr de alta pureza, con componentes centrales opcionales importados y nacionales; utiliza un proceso de sellado de una sola vez en lugar de la soldadura fuerte tradicional y se somete a una detección de fugas por espectrometría de masas de helio, lo que reduce significativamente la tasa de fugas. Grado de vacío ≤1,33×10⁻³Pa, valor de corte <3A, logrando una interrupción sin arco, 30 ciclos de interrupción de capacidad total, más de 15 años de funcionamiento sin problemas en el campo, con una vida útil promedio sin problemas de más de 30 años.

2. Diseño estructural razonable, excelente rendimiento de aislamiento

La estructura dividida superior e inferior facilita la depuración y el mantenimiento. El poste sólido sellado se forma en una sola pieza utilizando el proceso APG, junto con una estructura de ecualización de voltaje incorporada, logrando un voltaje soportado de frecuencia industrial de 95 kV/1 min y un voltaje soportado de impulso de rayo de 185 kV. Ha pasado varias pruebas ambientales, es adecuado para el nivel de contaminación IV y puede funcionar de manera estable en ambientes de -45 ℃ a +85 ℃, en altitudes ≤4000 metros y en ambientes de alta humedad. Cumple con la resistencia a interferencias electromagnéticas EMC Clase 4.

3. Mecanismo operativo confiable, adecuado para operaciones frecuentes

El disyuntor de vacío de 40,5 KV está equipado con un mecanismo operativo de almacenamiento de energía de resorte, un diseño de accionamiento por tornillo, que admite operación de emergencia eléctrica y manual de CA/CC, con un tiempo de cierre <75 ms y un tiempo de apertura <65 ms, y múltiples funciones de seguridad. Vida mecánica ≥20.000 ciclos, sin mantenimiento dentro de 10.000 operaciones, adecuado para escenarios de operación frecuente como plantas de energía y subestaciones.

4. Fuerte inteligencia y escalabilidad, costos de operación y mantenimiento controlables

Se encuentran disponibles módulos de monitoreo inteligente opcionales, que admiten protocolos de comunicación convencionales y se integran perfectamente en la plataforma de operación y mantenimiento. La estructura completamente cerrada logra 30 años de operación sin mantenimiento, reduciendo los costos de operación y mantenimiento en más del 80%. El diseño modular facilita una rápida inspección y reemplazo in situ.

5. Control de calidad estricto y trazable, cumplimiento medioambiental

Basado en un conjunto completo de equipos de prueba avanzados, cada producto se somete a 20 inspecciones de fábrica, generando un archivo electrónico rastreable único. Sin emisiones de petróleo ni SF6, cumpliendo con los estándares ambientales y de sistemas de gestión de calidad, con múltiples certificaciones internacionales disponibles, adecuados para los requisitos de las redes eléctricas globales.

6. Solidez de la empresa y garantía de servicio integral

Contamos con un equipo profesional de I+D, seleccionamos rigurosamente los componentes principales y producimos y vendemos 350.000 tubos de vacío al año. Contamos con 80 centros de soporte técnico en todo el mundo, que brindan servicio de ciclo completo y una garantía limitada de 10 años. Ofrecemos respuesta in situ las 24 horas en áreas centrales a nivel nacional y respuesta las 72 horas a nivel internacional.

Parámetros del producto

Preguntas frecuentes

1. ¿Qué tipos de tableros son compatibles con este producto? ¿Puede reemplazar los equipos importados?

El disyuntor en vacío de 40,5 KV es compatible con los tipos de aparamenta convencionales, como aparamenta en gabinete metálico, unidades principales en anillo y GIS. Es compatible con aparamenta del mismo nivel de tensión de marcas como ABB y Siemens. Las dimensiones e interfaces estandarizadas permiten el reemplazo directo sin modificar el tablero, y ya ha reemplazado con éxito equipos importados en el extranjero.

2. ¿Cómo se garantiza la estabilidad operativa en entornos hostiles?

Gracias a nuestro proceso de envejecimiento patentado, al interruptor de vacío optimizado y al polo APG completamente cerrado, puede resistir la corrosión causada por la niebla salina y la condensación. La versión de gran altitud presenta aislamiento y sellado mejorados, adecuada para entornos de hasta 4000 metros, y su rendimiento ha sido verificado mediante pruebas especializadas.

3. ¿Cuál es la cobertura de garantía y el tiempo de respuesta posventa?

Ofrecemos una garantía limitada de 10 años. Las fallas no causadas por humanos durante el período de garantía son elegibles para reparación o reemplazo gratuito. Con el respaldo de 80 centros técnicos en todo el mundo, ofrecemos respuesta in situ las 24 horas en áreas centrales a nivel nacional y respuesta las 72 horas a nivel internacional, junto con servicio remoto las 24 horas del día.

4. ¿Admite la personalización? ¿Cuáles son los ciclos de personalización y entrega?

Apoyamos la personalización de las condiciones de trabajo, módulos inteligentes y componentes principales. El ciclo de personalización de los componentes principales es de 25 a 30 días. Los modelos personalizados habituales se producen simultáneamente con los modelos estándar y los modelos habituales se entregan en un plazo de 20 días.

5. ¿Qué se debe tener en cuenta durante el mantenimiento diario? ¿Se requiere personal profesional?

El mecanismo de resorte no requiere mantenimiento después de 10.000 operaciones. El mantenimiento diario solo requiere limpiar el gabinete, verificar el apriete de los terminales y verificar el estado del almacenamiento de energía; no se requiere personal profesional. Recomendamos verificar el nivel de vacío y calibrar las características mecánicas cada 5 años, y se encuentra disponible servicio en sitio.

6. ¿Cuál es la vida útil de los componentes principales? ¿Es conveniente reemplazarlos?

El interruptor de vacío tiene una vida útil de 30 años y el mecanismo operativo tiene una vida mecánica de ≥20 000 operaciones. Los componentes principales tienen un diseño modular y el personal in situ puede reemplazarlos tras una sencilla formación. Una persona puede completar el mantenimiento en medio día.

7. ¿Cómo se garantiza la consistencia de la calidad de los productos por lotes?

Todo el proceso está cubierto por un control de calidad, que abarca las materias primas, la producción y las pruebas. Cada disyuntor en vacío de 40,5 kV se somete a 20 inspecciones exhaustivas y se le asigna un código QR único para su trazabilidad, lo que garantiza una calidad constante en todos los lotes de productos.
